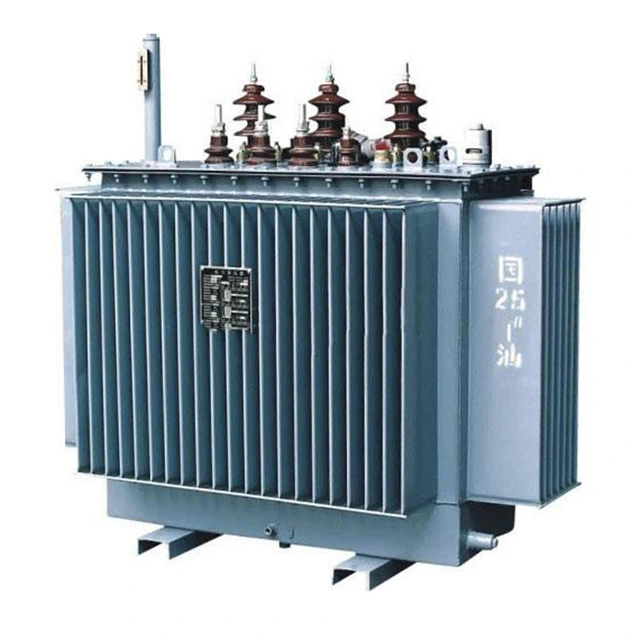

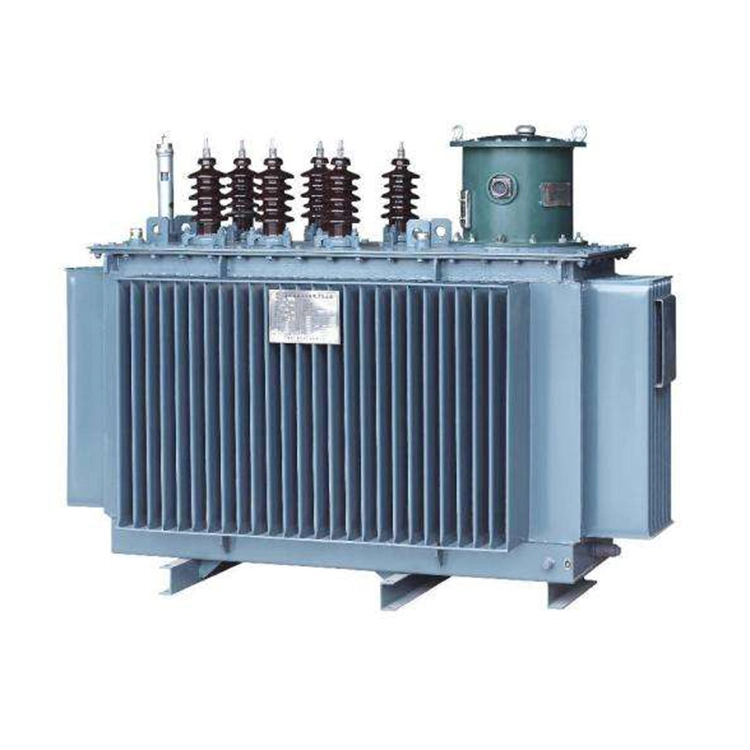

Is claochladán trí phas, ola-tumtha, amuigh faoin aer é Trasfhoirmeoir Dáileacháin Pola 10 Kv 500kva atá suiteáilte go díreach ar chuaillí fóntais chun meánvoltas 10 kV a ísliú go 400V ísealvoltais (líne go líne) le haghaidh dáileadh cumhachta cónaithe, tráchtála agus tionsclaíoch éadrom. Tá dearadh dlúth, umar lán-séalaithe aige, caillteanas íseal, torann íseal, agus cothabháil íosta, ag cloí le caighdeáin IEC 60076 agus GB/T 1094.
Tógtha le haghaidh marthanacht agus éifeachtúlachta, glacann claochladán dáileacháin cuaille 10kV 500kVA dearadh dlúth, spárálach spáis a chuireann deireadh leis an ngá atá le fostáisiúin thiomnaithe, rud a laghdóidh go suntasach costais tógála agus suiteála sibhialta. Coscann an struchtúr umar roctha atá séalaithe go hiomlán sceitheadh ola agus iontráil taise, rud a chinntíonn oibriú saor ó chothabháil agus saol seirbhíse níos mó ná 20 bliain faoi ghnáthchoinníollacha.
Innealtóireacht le croí-chailliúint íseal cruach sileacain S11 agus foirceannadh copair ardseoltacht, is féidir le claochladán dáileacháin suite cuaille 10kV 500kVA caillteanas íseal gan ualach agus ualach a bhaint amach, rud a chabhródh chun ídiú fuinnimh oibriúcháin agus costais fóntais fhadtéarmacha a laghdú. Tá a leibhéal torainn rialaithe faoi bhun 55 dB, rud a fhágann go bhfuil sé neamhdhíobhálach don chomhshaol do cheantair chónaithe.
| Mír | Sonraíocht |
| Cumas Rátáilte | 500 kVA |
| Príomhvoltas | 10 kV (±5% sconna lasmuigh den chiorcad) |
| Voltas tánaisteach | 0.4 kV(400 V) |
| Céim/Minicíocht | 3-chéim, 50 Hz |
| Grúpa veicteora | Dyn11(caighdeánach)/Yyn0 |
| Modh Fuarú | ONAN(Ola Aer Nádúrtha Nádúrtha) |
| Leibhéal Insliú | HV: Li75/Ac28; LV: Ac3 |
| Gan Ualach Caillteanas | ≤680 W (S11)/≤580W(S13) |
| Luchtú Caillteanas(75°C) | ≤5,150 W(Dyn11) |
| Impedance Gearr-Chuaird | 4%-4.5% (caighdeánach) |
Tá claochladán dáileacháin suite cuaille 10 kV 500 kVA deartha le haghaidh suiteáil dhíreach ar chuaillí coincréite nó cruach, rud a shábhálann an gá atá le spás talún. Déanann a chumraíocht dlúth optamaithe agus a meáchan laghdaithe iompar, agus suiteáil ar an láthair a shimpliú, rud a ghearrann go suntasach ar chostais innealtóireachta sibhialta agus tógála do thionscadail dáileacháin. Déantar an dearadh a innealtóireacht chun an strus meicniúil a bhaineann le gléasadh cuaille a sheasamh, rud a chinntíonn sábháilteacht fhadtéarmach fiú faoi ualaí gaoithe agus creathadh.
Feistithe le croítheicneolaíocht chaillteanais íseal sraith S11, seachadann claochladán dáileacháin cuaille 10 kV 500 kVA 10–20% caillteanais gan ualach agus ualach níos ísle i gcomparáid le gnáth-mhúnlaí. Trí úsáid a bhaint as croíleacáin chruach sileacain atá dírithe ar ghrán fuar-rollta agus as foirceannadh copair chruinne créachta, laghdaítear dramhaíl fuinnimh le linn oibriú iomlán agus páirt-ualach araon. Mar thoradh air seo tá costais oibriúcháin laghdaithe, astaíochtaí carbóin níos ísle, agus éifeachtúlacht iomlán feabhsaithe .
Cuireann an dearadh umar táthaithe, atá séalaithe go hiomlán, cosc ar sceitheadh ola, dul isteach taise, agus éilliú ó dheannach nó smionagar. Cuireann siad seo deireadh leis an ngá atá le gnáthchothabháil, lena n-áirithítear feidhmíocht chomhsheasmhach agus saol seirbhíse os cionn 20 bliain faoi ghnáthchoinníollacha oibriúcháin. Feidhmíonn an umar stórála roctha freisin mar chóras fuaraithe comhtháite, ar féidir leis an teas a scaipeadh go héifeachtach agus timpeallacht iomlán séalaithe a sholáthar don ola claochladáin.
Tógtha le neart meicniúil gearrchiorcaid ard, tá an claochladán dáileacháin suite cuaille 10 kV 500 kVA deartha chun sruthanna locht a sheasamh gan dífhoirmiú nó teip. Cinntíonn a dhearadh íseal-torainn, arna rialú faoi bhun 55 dB, tionchar íosta comhshaoil i gceantair chónaithe agus uirbeacha. Tá cobhsaíocht theirmeach den scoth agus raon teochta oibriúcháin leathan (-25 ° C go +40 ° C) oiriúnach do dhálaí éagsúla lasmuigh, lena n-áirítear ard-taise, báisteach throm, agus luaineachtaí teochta foircneacha.
1.Líonraí dáilte uirbeacha agus tuaithe.
2. Ceantair chónaithe, ceantair thráchtála, monarchana beaga.
Córais fuinnimh 3.Renewable.
