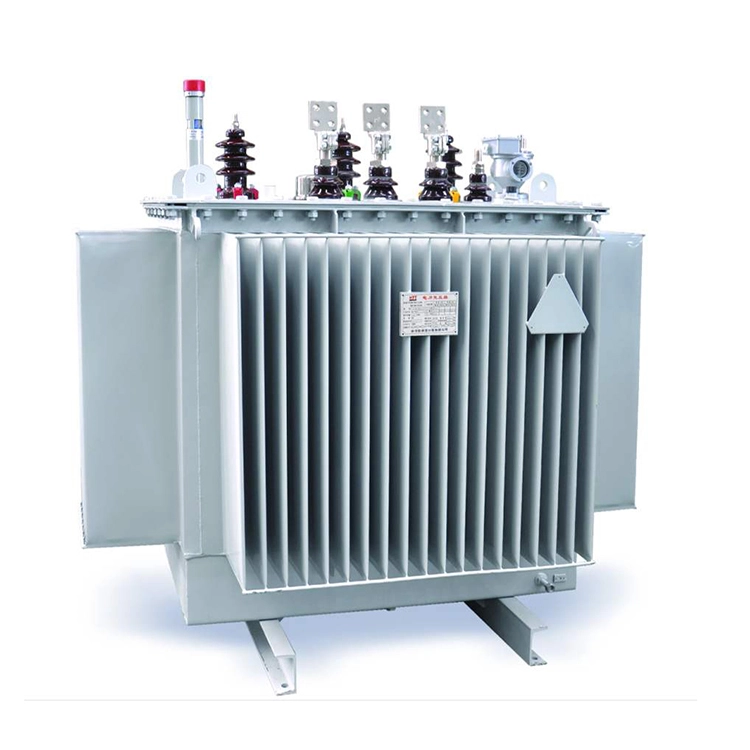

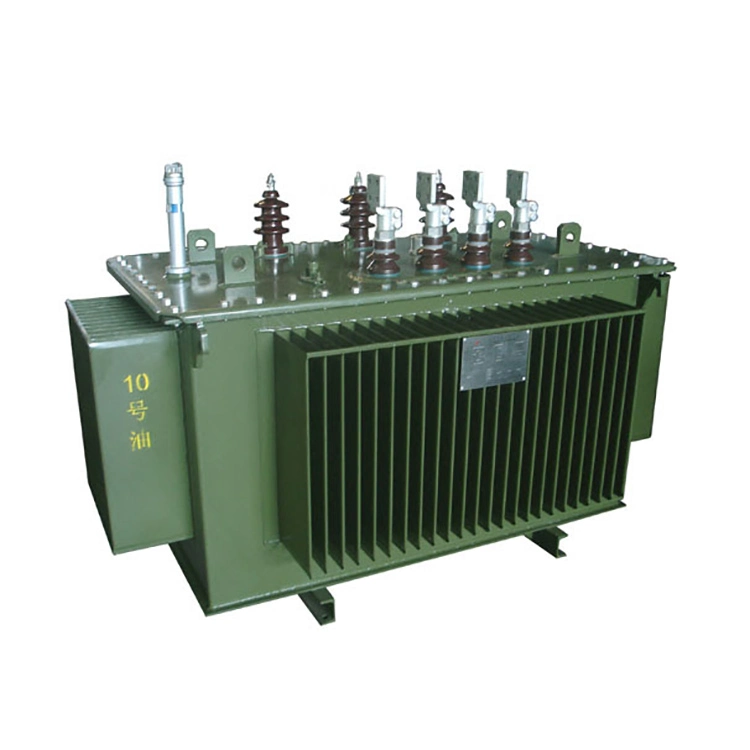

Tá toilleadh rátáilte 100 kVA ag an gclaochladán cuaille 13.8 kv dáileadh 100 kva seo. Is é 13800V an voltas taobh bunscoile (i nasc delta), agus is féidir leis an voltas taobh tánaisteach a bheith 120/240V, 240/480V nó voltas saincheaptha eile. Is féidir an claochladán seo a nascadh le córas greille cumhachta trí chéim chun cumhacht ísealvoltais a sholáthar don chóras dáileacháin.
Ag baint úsáide as bushings poircealláin ardvoltais, tá bushings dúbailte ag an taobh bunscoile de chlaochladán cuaille 13.8 kv dáileadh 100 kva, agus tá trí bushings ar an taobh tánaisteach. Úsáideann an claochladán dáileadh lastuas foirceannadh copair agus croíleacáin chruach sileacain dhírithe, comhdhéanta de choil amháin agus dhá fháinne croí iarainn. Is féidir na críochfoirt stáin plátáilte ar an taobh bunscoile agus ar an taobh tánaisteach a nascadh le seoltóirí copair nó alúmanaim.
Mar chlaochladán dáileacháin gairmiúil, glacann 100 Kva Distribution 13.8 Kv Pole Transformers dearadh croí-chónaí coigilte fuinnimh, rud a chinntíonn ní hamháin cobhsaíocht na hoibríochta ach a laghdaíonn go héifeachtach tomhaltas fuinnimh freisin. Déanta le teicneolaíocht chun cinn, cinntíonn an claochladán dáileadh cineál cuaille seo iontaofacht fhadtréimhseach agus saol seirbhíse fada.
Rinneadh tástálacha glactha cuimsitheacha dian ar gach feiste, agus choinníomar taifead ar ráta teip nialasach le breis agus 10 mbliana. Idir an dá linn, comhlíonann an claochladán cuaille 13.8 kv dáileadh 100 kva le IEC, ANSI agus caighdeáin idirnáisiúnta móra eile, ag cinntiú comhoiriúnacht le córais eangaí cumhachta domhanda.
|
Ainm an táirge: |
Claochladán cuaille 13.8 kv dáileadh 100 kva |
|
Minicíocht: |
50/60 Hz |
|
Voltas taobh bunscoile: |
13.8 kV |
|
Voltas taobh tánaisteach: |
120/240 V, 240/480V, 380V/400V |
|
Bunchaillteanas: |
≈210 W go 290 W |
|
Caillteanas foirceannadh: |
≈850 W go 980 W |
|
Gan ualach reatha: |
1.6% go 1.8% |
|
Cosc gearrchiorcad: |
2% - 4% |
|
Ábhar foirceannadh: |
Copar nó Alúmanam |
C: Maidir le claochladán cuaille 13.8 kv dáileadh 100 kva, agus an múnla á roghnú agus an suiteáil á dhéanamh, conas ba cheart cumraíochtaí sonracha fiúsanna, gabhálaithe tintreach agus cosaint talún a chinneadh chun freastal ar riachtanais iontaofachta na ngreillí cumhachta ceantair thuaithe nó iargúlta?
A:
1. Roghnaítear an fiús bunaithe ar 2 go 2.5 uair an sruth rátáil de thaobh ardvoltais an chlaochladáin cuaille 13.8 kv dáileadh 100 kv (thart ar 7.25 A). Moltar fiús titim amach 15 go 20 A a úsáid chun an sruth borrtha excitation a sheachaint go hiontaofa le linn na hoibríochta deiridh (de ghnáth 8 go 12 uair an sruth rátáilte, a mhaireann laistigh de 0.1 soicind), agus ag an am céanna a chinntiú gur féidir leis an gclaochladán leá agus aonrú go tapa i gcás ciorcad gearr nó ró-ualach taobh istigh den chlaochladán.
2. Roghnaítear an gabhdán tintreach mar chineál ocsaíd since gan bhearna (MOV) le voltas rátáil 15 kV nó 18 kV, suiteáilte ar an taobh ardvoltais idir an fiús agus an claochladán cuaille dáileadh 100 kva 13.8 kv bushing.
3. Tá a chríochfort talún ceangailte go díreach le críochfort talún chásáil an claochladáin chun stailceanna tintreach nó róvoltais oibriúcháin a ionsú agus teorainn a chur leis an voltas iarmharach. Éilíonn an chosaint talún go ndéanfaí pointe neodrach an claochladáin cuaille 13.8 kv dáileadh 100 kva a thalamh go díreach (ag brath ar chineál an chórais talún, mar shampla TN C nó TN S), agus críochfoirt talún an chásála agus an gabhálaí tintreach a roinnt leictreoid talamh amháin. Níor cheart go mbeadh an fhriotaíocht talún minicíochta cumhachta níos mó ná 10Ω i ngreillí cumhachta tuaithe nó 4Ω i gceantair uirbeacha agus ard-iontaofachta, rud a fhágann go mbainfí amach an locht atá ann faoi láthair a urscaoileadh go sábháilte agus cosaint pearsanra agus trealaimh.
Is féidir le cumraíocht chomhordaithe na dtrí ghné seo freastal ar riachtanais fhorshrutha, overvoltage agus cosanta locht talún an claochladáin cuaille.
