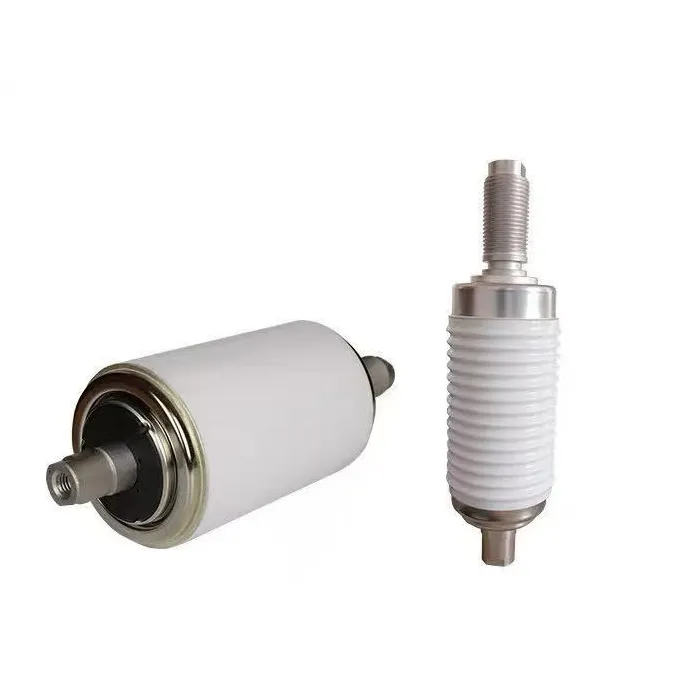

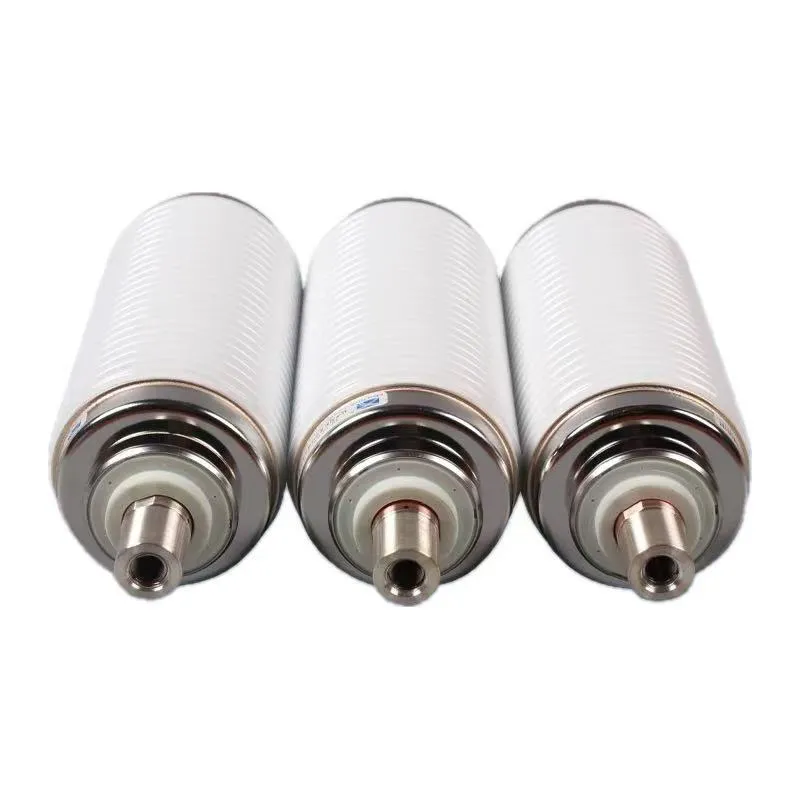

Is é idirbhriseadh buidéal folúis 11kv 25ka vcb an croí-chomhpháirt múchta stua de scoradáin chiorcaid mheánvoltais, a úsáidtear go forleathan i gcórais dáileacháin cumhachta 11kV. Glacann sé blaosc ceirmeach iomlán séalaithe, le teagmhálacha cóimhiotal CuCr50 agus meán múchta stua ardfholús (≤5 × 10⁻⁴ Pa), ina bhfuil struchtúr dlúth, meáchan éadrom agus feidhmíocht inslithe den scoth. Is é 25kA an sruth briste gearrchiorcaid rátáilte, raonta srutha rátáilte ó 630A go 2000A, agus tá an saol meicniúil os cionn 10,000 oibríocht, ag comhlíonadh caighdeáin IEC 62271-100, atá oiriúnach do lascthrealamh laistigh i gcásanna dáileadh tionsclaíochta agus cumhachta.
Tá prionsabal oibríochta idirbhriste buidéal folúis 11kv 25ka vcb bunaithe ar mhúchadh stua bhfolús: nuair a dhúnann sé, tá an teagmháil ghluaiste á thiomáint ag an meicníocht oibriúcháin chun teagmháil a dhéanamh leis an teagmháil statach, ag cruthú cosán reatha. Nuair a bhíonn siad ag oscailt, scarann na teagmhálacha chun stua a ghiniúint, a fhuaraítear go tapa agus a mhúchadh mar gheall ar dhlús íseal na gcáithníní i bhfolús, le hathshlánú neart tréleictreach an toirt. Le linn na hoibríochta, déanann an córas sciath fuinneamh stua a ionsú chun sil-leagan gaile miotail a chosc, agus cinntíonn an bellows cruach dhosmálta aerdhíonacht le linn gluaiseacht teagmhála, ag cinntiú oibriú cobhsaí agus iontaofa an chórais chumhachta.
| Paraiméadar Teicniúil | Sonraíocht |
| Voltas Rátaithe(Un) | 11kV |
| Reatha Briseadh Gearrchiorcaid Rátáilte (I₅n) | 25 KA(4s) |
| Reatha Rátáilte(I) | 630A/1250A/1600A/2000A |
| Reatha Déantúsaíochta Gearrchiorcaid Rátáilte (Imak) | 63KA(Buaic) |
| Brú Fholúis Inmheánach | ≤5×10-4 Lch |
| Ábhar Teagmhála | Cóimhiotal CuCr(CuCr50) |
| Saol Meicniúla | ≥10,000 Oibríochtaí |
| Leibhéal Inslithe | AC 48kV/1 nóim; Impulse Lightning 85KV |
| Bearna Teagmhála | 9±1 mm |
Cumas Briseadh Láidir: Idirbhriseadh go hiontaofa sruth gearrchiorcaid 25kA, ag comhlíonadh caighdeáin IEC 62271-100.
Fast & Cobhsaí: Stua múchta i milleasoicindí; gan aon adhainte; tá luas aisghabhála tréleictreach gan mheaitseáil.
Saol Fada & Cothabháil Íseal: Tá caitheamh íseal ag teagmhálacha CuCr; saol meicniúil ≥10,000 oibríochtaí; beagnach saor ó chothabháil.
Sábháilte & Éicea-chairdiúil: Gan ola/gás; gan aon phriacal pléasctha/dóiteáin; stua gan nochtadh; torann íseal agus truailliú nialasach.
Dlúth & Iontaofa: Méid beag, meáchan éadrom, inoiriúnaitheacht ard do lascthrealamh laistigh; feidhmíocht chobhsaí faoi choinníollacha crua.
C: Conas idirbhriseadh buidéal folúis 11kv 25ka vcb a shuiteáil agus a chothabháil?
A: Ar an gcéad dul síos, Suiteáil go hingearach i VCB agus cinntigh comhlárnacht leis an meicníocht oibriúcháin.
Ar an dara dul síos, Seachain turraing mheicniúil agus coinnigh glan / tirim le linn na suiteála.
Ar deireadh, Níl gá le cothabháil inmheánach; athsholáthair nuair a sháraíonn an caitheamh teagmhála teorainn (≤3mm).
Seiceáil go rialta insliú agus tightness; lean timthriallta tástála an mhonaróra.
C: An bhfuil sé ag luí le córais chumhachta 12kV?
A: Tá, tá sé ag luí go hiomlán. Is é 11kV an voltas rátáil, atá deartha chun an córas dáileacháin cumhachta 12kV a mheaitseáil, ag freastal ar riachtanais iarratais iarbhír an chuid is mó de chásanna meánvoltais.
C: Cén t-ábhar teagmhála a úsáidtear, agus cad iad na buntáistí a bhaineann leis?
A: Glacann sé teagmhálacha cóimhiotail CuCr50, a bhfuil na buntáistí a bhaineann le caitheamh íseal, friotaíocht stua láidir agus saol seirbhíse fada, ag cinntiú feidhmíocht bhriseadh cobhsaí fiú faoi 25kA curre gearrchiorcad
