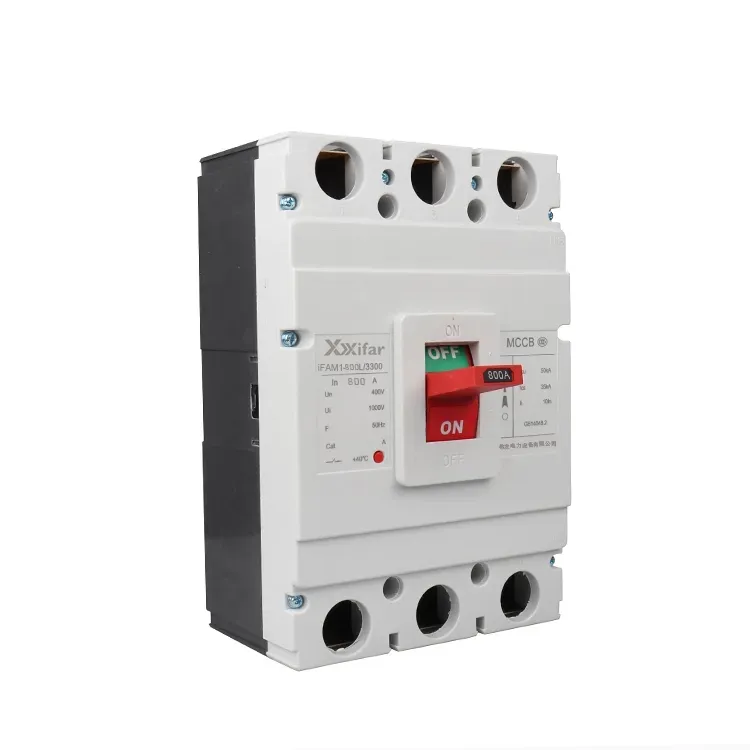

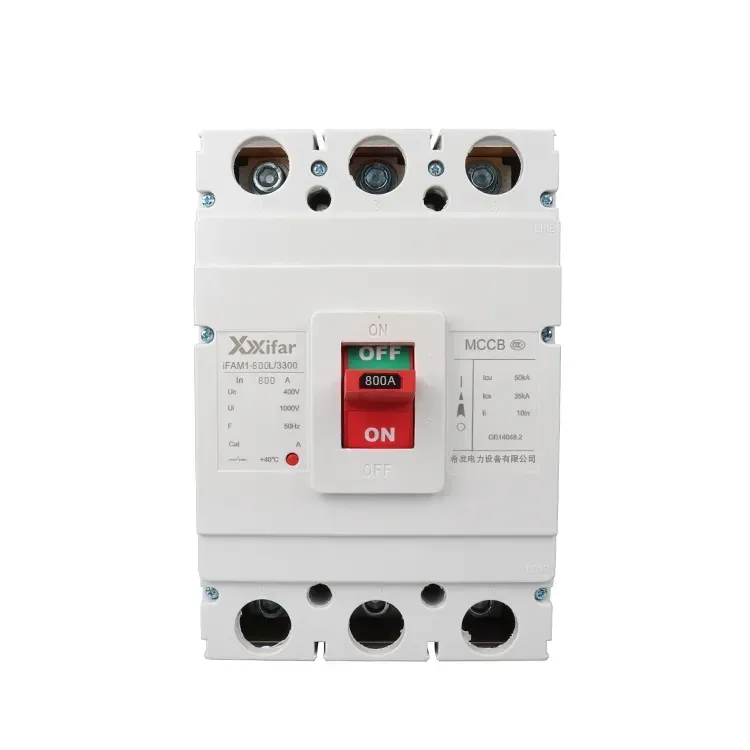

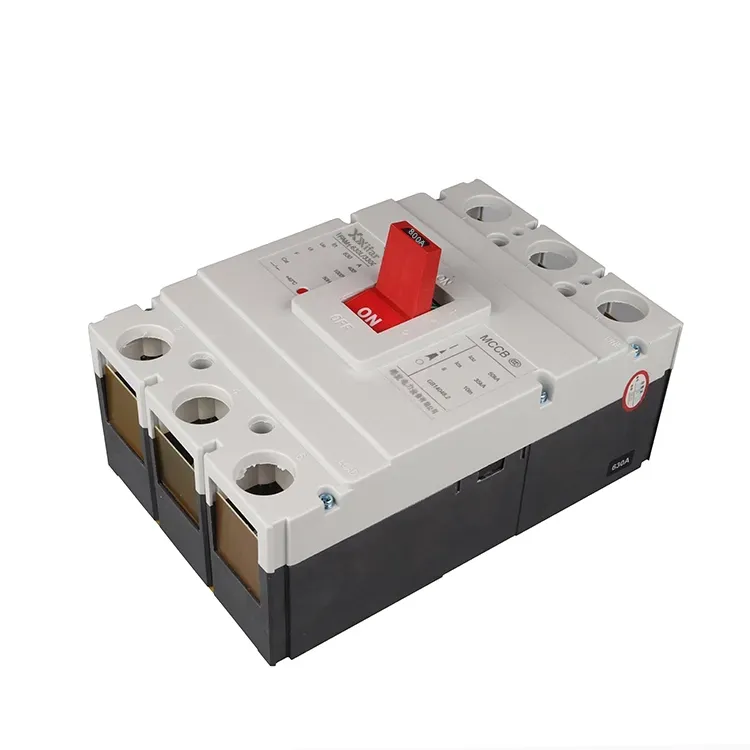

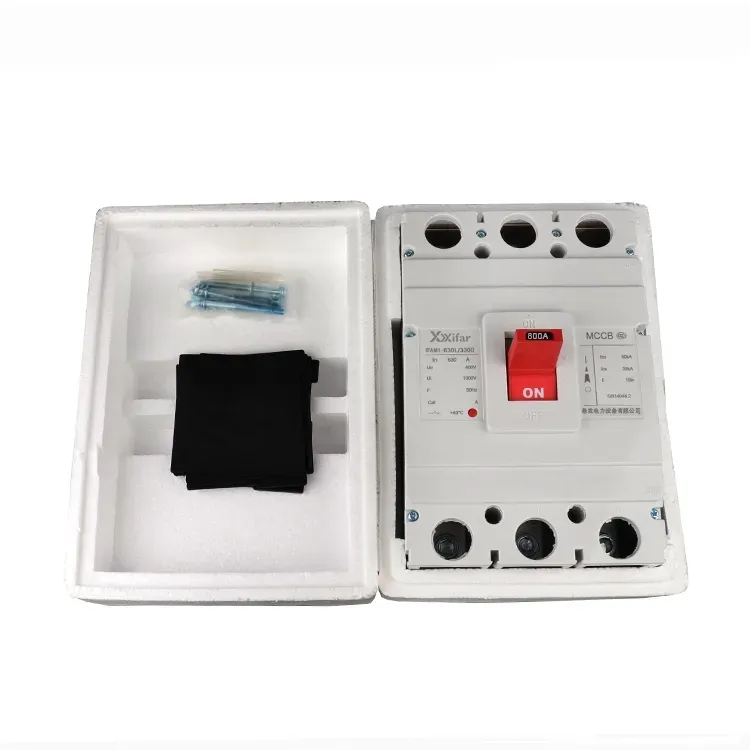

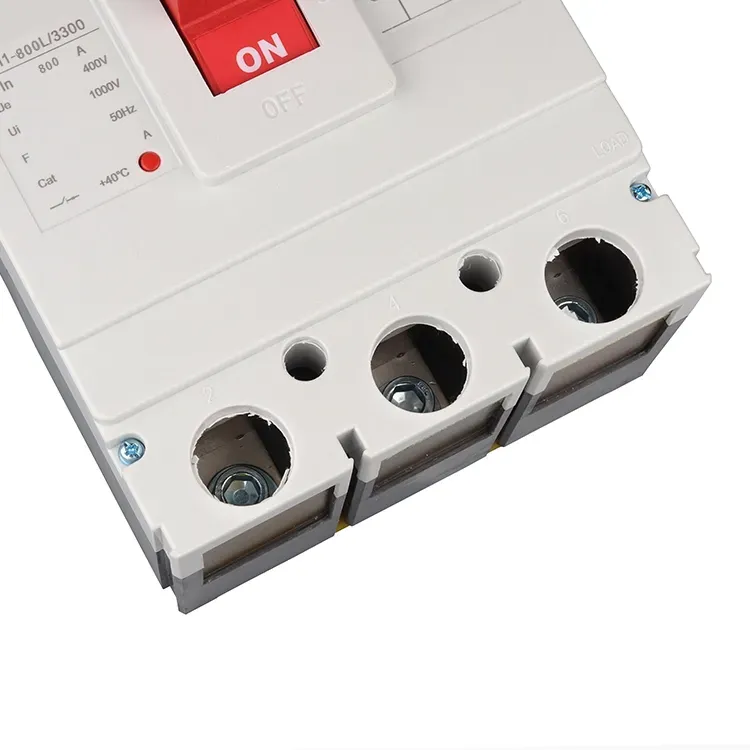

400v 800a Moulded Inslithe Cás Cuarda Scoradán

Is cineál scoradáin chiorcaid ísealvoltais é MCCB le cás inslithe múnlaithe 400v 800a ina bhfuil tithíocht inslithe mhúnlaithe le insliú aeir. Úsáidtear go forleathan é i gcórais dáileacháin cumhachta chun gnáth-sruthanna a bhriseadh nó a leithlisiú chomh maith le sruthanna locht laistigh den raon rátáilte, rud a chinntíonn sábháilteacht línte agus trealamh leictreach. is gnách go n-áirítear i struchtúr inmheánach scoradáin chiorcaid cás inslithe 400v 800a MCCB teagmhálacha gluaiseachta agus seasta, meicníocht oibriúcháin, agus aonaid thurais amhail scaoileadh teirmeach agus maighnéadach. Cuireann na comhpháirteanna seo ar chumas an scoradáin chiorcaid cháis inslithe mhúnlaithe 400v 800a chun moill fhada agus cosaint mheandarach a sholáthar. I measc na gcineálacha turais rialta de scoradán ciorcaid cás inslithe múnlaithe 400v 800a tá scaoileadh maighnéadach amháin, maighnéadach teirmeach agus scaoileadh leictreonacha.

Sainmhíniú ar scoradán ciorcaid cás inslithe múnlaithe

Tá scoradán ciorcaid cás inslithe múnlaithe 400v 800a suite idir na mionscoradáin chiorcaid, ar a dtugtar freisin MCBanna agus scoradáin chiorcaid aeir, ar a dtugtar ACBanna, i dtéarmaí acmhainne agus feidhme. Clúdaíonn scoradán ciorcaid cás inslithe 400v múnlaithe go ginearálta raon reatha ó 10A go 1600A. Le haonaid turais mhaighnéadacha teirmeacha nó leictreonacha faoi iamh i gcás múnlaithe, tá sé oiriúnach le haghaidh cosanta agus rialaithe ag leibhéil éagsúla de chóras cumhachta dáilte ísealvoltais.

Scoradán ciorcad cás inslithe múnlaithe Feidhme agus Saintréithe

Comhcheanglaíonn aonaid turas maighnéadacha teirmeach eilimint bimetal le haghaidh cosaint ró-ualach le meicníocht mhaighnéadach le haghaidh cosaint gearrchiorcad. Ar an láimh eile, ceadaíonn aonaid thurais leictreonacha coigeartú níos cruinne a dhéanamh ar shocruithe cosanta, go hiondúil laistigh de raon lamháltais 10%–20%. Tá siad an-úsáideach i gciorcaid mhótair ina gcaithfidh an scoradán ciorcaid cás inslithe múnlaithe 400v 800a MCCB dul trí shruthanna inrush arda, agus is minic a shocraítear leibhéil bhailithe maighnéadacha os cionn deich n-uaire an tsrutha rátáilte.

Feidhmchláir scoradáin chiorcaid le cás inslithe múnlaithe

Scoradán ciorcaid cás inslithe múnlaithe 400v 800a Is féidir MCCBanna a úsáid mar fhriothálaithe i gcórais dáileacháin phríomhúla, tánaisteacha nó threasacha, agus tá siad oiriúnach freisin mar scoradáin isteach ar leibhéil tánaisteacha agus treasacha. Tá a gcumas gearrchiorcaid deiridh, idir 36kA agus 120kA de ghnáth, i bhfad níos airde ná an cumas mionscortha ciorcaid, a thiteann de ghnáth idir 6kA agus 10kA.

Scoradán ciorcad cás inslithe múnlaithe Breithnithe

I measc na bpríomhfhachtóirí maidir le MCCB a roghnú tá méid an fhráma agus an sruth rátáilte, mar shampla 100A nó 250A, na socruithe aonaid turais, mar shampla Ir = 1.2In nó 5In, an cumas briste, agus na saintréithe cuar turas riachtanacha, mar shampla feidhmeanna fada agus gearr-ama.

Scor ciorcad cás inslithe múnlaithe Comparáid Theicniúil

Tá struchtúr réasúnta simplí ag briseoirí ciorcaid cás inslithe múnlaithe maighnéadach 400v 800a, ach tá cruinneas níos ísle acu, agus lamháltais thart ar ±20%. Cuireann aonaid turais leictreonacha, a bhíonn bunaithe go minic ar braiteadh corna Rogowski, cruinneas feabhsaithe agus cúiteamh teochta ar fáil, rud a fhágann go bhfuil briseoirí ciorcaid cás inslithe múnlaithe 400v 800a níos oiriúnaí do chiorcaid chriticiúla nó d’fheidhmchláir a dteastaíonn comhordú roghnach uathu.

Paraiméadar briste ciorcaid cás inslithe múnlaithe 400v 800a:
