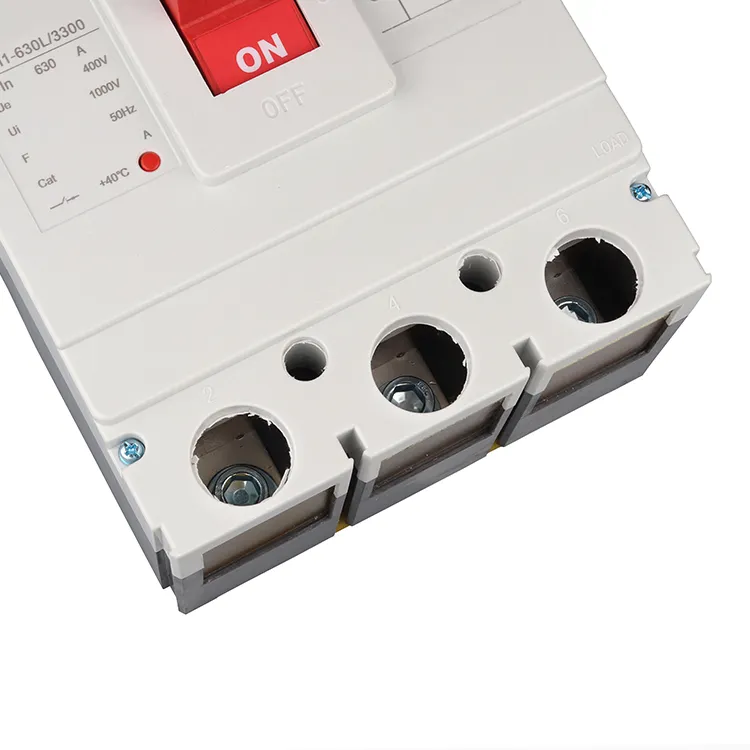

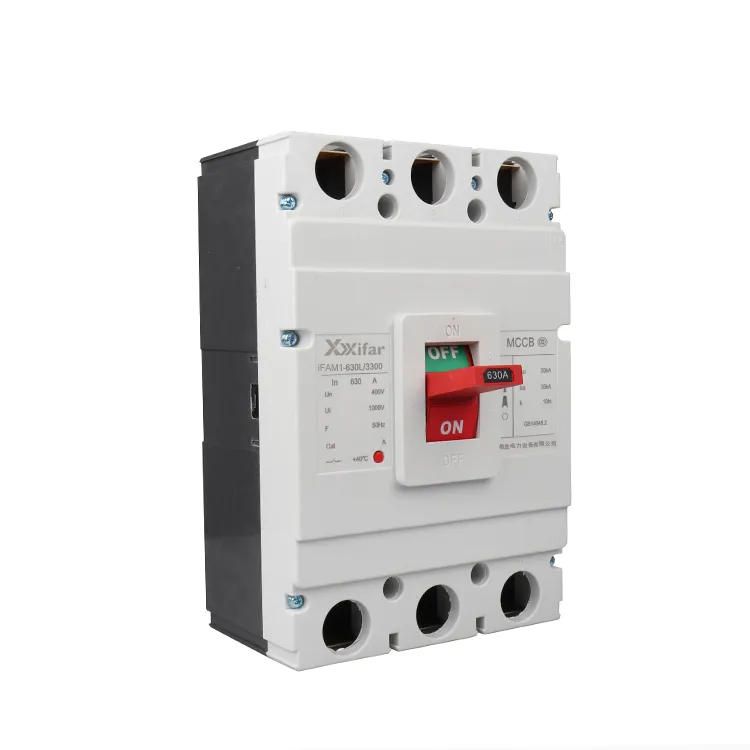

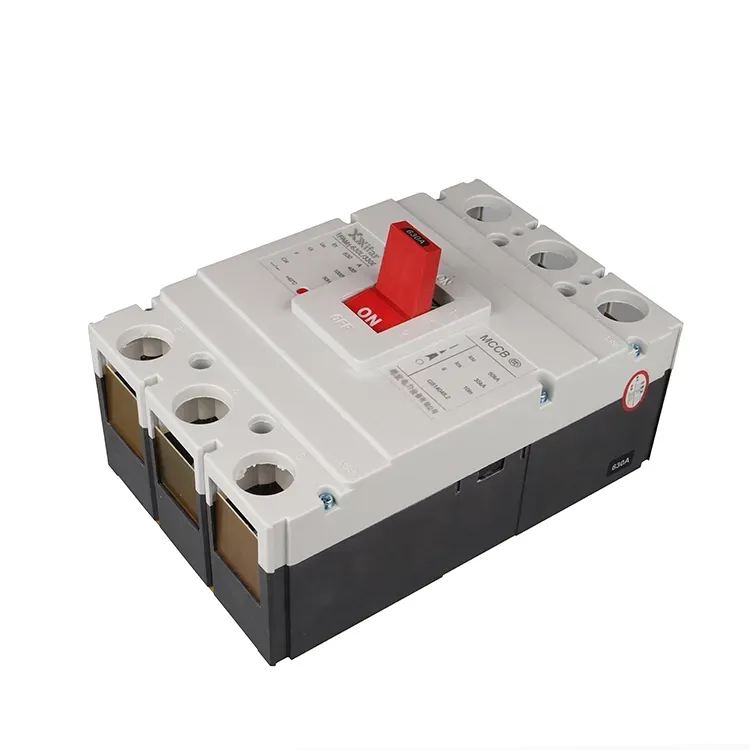

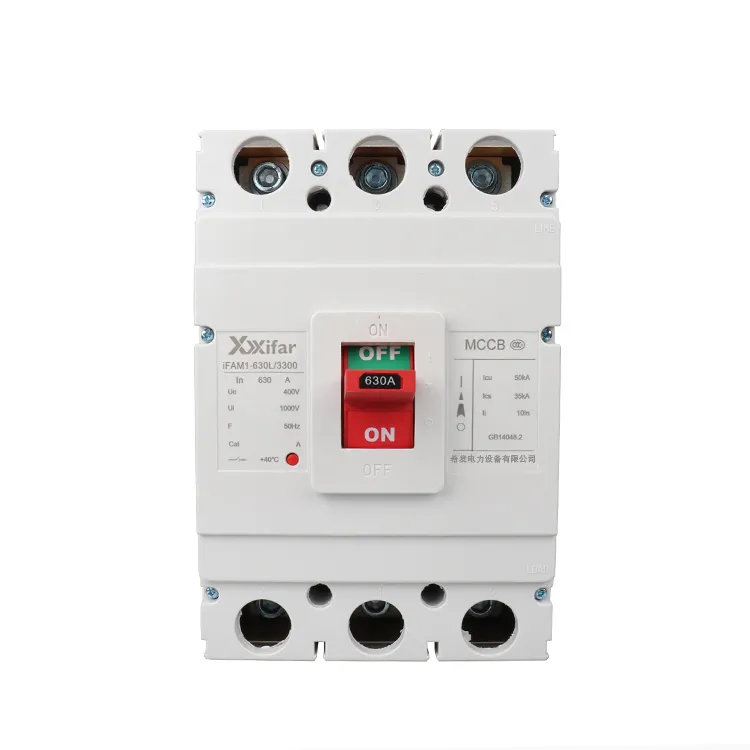

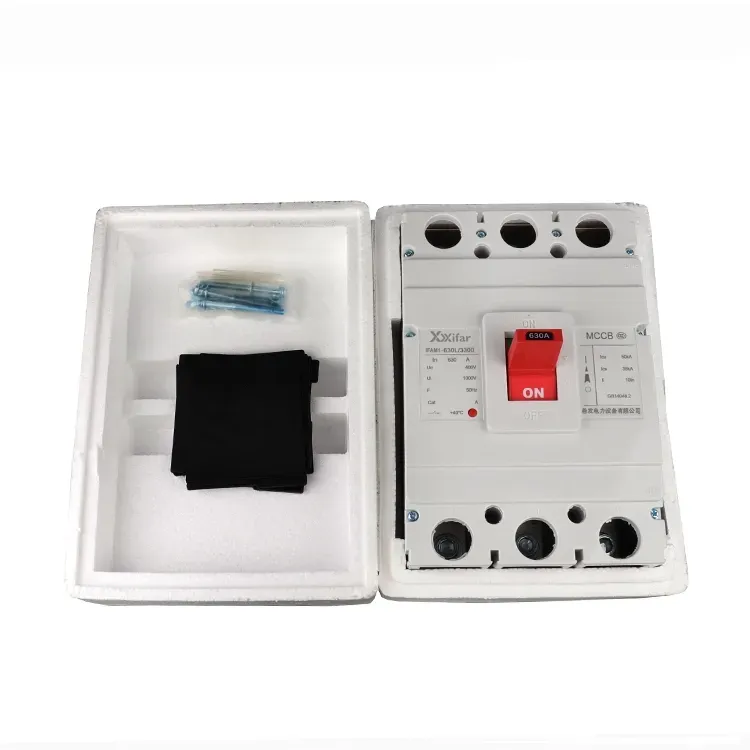

630a 3p Briste Cuarda Cás Moulded Maighnéadach Teirmeach

Is gléas cosanta ríthábhachtach agus tábhachtach é scoradán ciorcaid cás-mhúnlaithe teirmeach 630a 3p a úsáidtear i gcóras dáileacháin cumhachta íseal-voltais. Glacann sé le tithíocht inslithe atá faoi iamh go hiomlán, a gcomhtháthaíonn an MCCB comhpháirteanna riachtanacha lena n-áirítear an córas teagmhála, aonad múchta stua, agus meicníocht tuislithe isteach i struchtúr dlúth.

Toisc go bhfuil sé deartha mar aonad séalaithe, níl sé beartaithe go ginearálta go ndéanfaí scoradán cás múnlaithe maighnéadach teirmeach 630a 3p le haghaidh díchóimeála nó deisiúcháin. Cuirtear i bhfeidhm go forleathan é i suiteálacha tionsclaíocha agus tráchtála chun cosaintí a thairiscint i gciorcaid mheánmhéide agus bheaga, a fheidhmíonn go hiondúil mar ghléasanna cosanta brainse nó deireadh líne.

Laistigh den chatagóir scoradáin chiorcaid, suitear na scoradáin chiorcaid mhúnlaithe idir Scoradáin Chiorcaid Aer a úsáidtear go hiondúil mar phríomhioncaiméirí i gcórais dáileacháin, agus Mionscáineoirí Ciorcaid, a úsáidtear go coitianta i bhfeidhmchláir chónaithe agus dleachta éadroim

I measc na ngnáthchásanna cur i bhfeidhm de chiorcad cás-mhúnlaithe teirmeach 630a 3p áirítear ciorcaid chosanta mótair, cláir dáileacháin, agus línte soláthair cumhachta do threalamh meánmhéide.

630a 3p paraiméadar briseadh ciorcad cás múnlaithe maighnéadach teirmeach:

630a 3p scoiteoir ciorcad cás múnlaithe maighnéadach teirmeach Saintréithe Feidhmiúla

1. Cosaint Ró-ualaithe:

I scoradán ciorcaid cás múnlaithe maighnéadach teirmeach 630a 3p, tugtar cosaint fada ar an gcosaint ró-ualach freisin. Tá an chosaint ró-ualach bunaithe ar dhífhoirmiú teirmeach stiall bimetal. Leanann an t-am tuisle tréith ama inbhéartach: bíonn tuisle níos tapúla mar thoradh ar an tsrutha níos airde. Cosnaíonn sé seo seoltóirí agus trealamh ó róthéamh faoi choinníollacha ró-ualaithe marthanacha.

2. Cosaint Chiorcaid Ghearr

Go coitianta, cuirtear cosaint ghearrchiorcaid i bhfeidhm trí úsáid a bhaint as cosaint mheandarach i scoradán ciorcaid cás múnlaithe maighnéadach teirmeach 630a 3p. Soláthraíonn an t-aonad turas maighnéadach cosaint mheandarach. Nuair a shroicheann an sruth thart ar 8 go 12 uair an luach rátáilte, turais an briseán ciorcad cás múnlaithe maighnéadach teirmeach laistigh de leath timthriall minicíochta cumhachta, atá thart ar 10 ms. Cinntíonn sé seo go dtarlaíonn briseadh sula sroicheann sruth an ghearrchiorcaid a bhuaic.

3. Cosaint Undervoltage

Nuair a shuiteáiltear scaoileadh undervoltage, tarlaíonn tripping má thiteann an voltas faoi bhun 70% den luach rátáilte ar feadh níos mó ná 1 soicind. Tarlaíonn tuisliú meandrach má thiteann an voltas faoi bhun 35% den luach rátáilte. Cuidíonn an fheidhm seo le damáiste do mhótair a chosc de bharr oibríocht íseal-voltais.

4. Cosaint ar Sceitheadh ​​Talún

Is féidir le scoradáin chiorcaid cás múnlaithe maighnéadach teirmeach 630a 3p le modúil chosanta leictreonacha comhtháite sruth iarmharach a bhrath trí chlaochladán srutha le seicheamh nialasach.  Tarlaíonn tuisliú má aimsítear an modúl sceite os cionn 30 mA le haghaidh cosanta pearsanta agus 300 mA le haghaidh cosanta dóiteáin. Is gnách go mbíonn an t-am tuisle laistigh de 0.1 soicind.
