A Scorthóir Chuarda Fholúis (VCB)ar cheann de na gléasanna lasctha is iontaofa agus a úsáidtear go forleathan i gcórais chumhachta meánvoltais. Trí úsáid a bhaint as bhfolús mar mheán múchta stua, cuireann VCBanna feidhmíocht inslithe níos fearr, saol seirbhíse fada, cothabháil íosta, agus comhoiriúnacht chomhshaoil den scoth.
Sa treoir dhomhain seo, míneoimidcad é scoradán ciorcad bhfolús, conas a oibríonn sé, acomhpháirteanna lárnacha, buntáistí thar scoradáin chiorcaid eile, agusfeidhmchláir tipiciúla. Tá an t-alt seo deartha chun cabhrú le hinnealtóirí, Tuigeann conraitheoirí EPC, agus cinnteoirí córais chumhachta go soiléir cén fáth a bhfuil VCBanna mar an rogha tosaíochta i líonraí leictreacha nua-aimseartha.

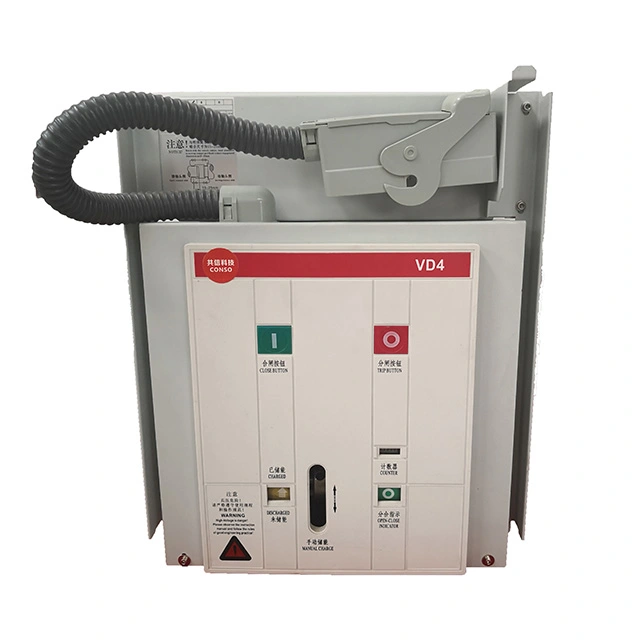

A Scorthóir Chuarda Fholúis (VCB)Is cineál lascthrealamh leictreach é atá deartha chun ciorcaid leictreacha a chosaint trí bhriseadh sreabhadh reatha faoi ghnáthchoinníollacha agus faoi choinníollacha locht. Murab ionann agus scoradáin chiorcaid ola nó gáis, úsáideann VCB atimpeallacht fholús ardmar mheán an stua-múchadh.
Nuair a scarann na teagmhálacha taobh istigh den bhriseadh, múchtar an stua leictreach a ghintear go tapa i bhfolús mar gheall ar easpa ionizable. cáithníní. Déanann sé seo scoradáin chiorcaid bhfolús thar a bheith éifeachtach agus sábháilte do raonta meánvoltais, de ghnáth ó3.3 kV go 36 kV.
Tá an prionsabal oibre de scoradán ciorcad bhfolús bunaithe ar anaisghabháil tapa ar neart tréleictreach i bhfolús. Nuair a tharlaíonn locht, scarann an mheicníocht briste na teagmhálacha taobh istigh d'idirbhriseadh bhfolús séalaithe.
Is é an díothú stua éifeachtach seo an fáth a bhfuil aithne ar scoradáin chiorcaid folúiscumas briseadh ardagusseasmhacht leictreach fada.
| Comhpháirt | Feidhm |
|---|---|
| Idirbhriste Fholúis | Múchann sé an stua agus cuireann sé isteach ar an sreabhadh reatha |
| Teagmhálacha Seasta & Gluaiste | Seol agus trasnaigh sruth leictreach |
| Meicníocht Oibriúcháin | Soláthraíonn fuinneamh meicniúil chun teagmhálacha a oscailt agus a dhúnadh |
| Imfhálú Inslithe | Cinntíonn sé aonrú agus sábháilteacht leictreach |
| Ciorcad Rialaithe | Bainistíonn tripping, dúnta, agus loighic cosanta |
I gcomparáid le teicneolaíochtaí traidisiúnta, soláthraíonn scoradáin chiorcaid bhfolús réiteach cothrom le haghaidh feidhmíochta, inbhuanaitheacht, agus costas saolré.
| Gné | VCB | SF₆ CB | Ola CB |
|---|---|---|---|
| Arc Meánach | Fholúis | SF₆ Gás | Ola |
| Cothabháil | An-Íseal | Meánach | Ard |
| Tionchar Timpeallachta | Éicea-chairdiúil | Ard (Gáis Cheaptha Teasa) | Riosca Truaillithe |
| Voltas tipiciúla | Suas go dtí 36 kV | Suas go dtí 800 kV | Suas go dtí 33 kV |
Úsáidtear scoradáin chiorcaid folúis go forleathan i:
Is maith le monaróiríXiFaréitigh scoradáin chiorcaid bhfolús a sholáthar atá deartha chun freastal caighdeáin idirnáisiúnta agus riachtanais iarratais éagsúla.
Agus VCB á roghnú agat, smaoinigh ar na fachtóirí seo a leanas:
Ceann de na buntáistí is mó a bhaineann le scoradáin chiorcaid bhfolús ná a gcuidéileamh íseal cothabhála. Ós rud é nach bhfuil aon ola nó gás le hathsholáthar, díríonn iniúchtaí gnáthaimh go príomha ar chodanna meicniúla agus ciorcaid rialaithe.
Faoi ghnáthchoinníollacha oibriúcháin, is féidir le VCB saol seirbhíse de20-30 bliain.
Soláthraíonn bhfolús neart tréleictreach den scoth agus díothú stua tapa, rud a chinntíonn cur isteach sábháilte agus iontaofa.
Tá. Ní úsáideann VCBanna ola nó gás SF₆, rud a fhágann go bhfuil siad ar cheann de na teicneolaíochtaí scoradáin chiorcaid is cairdiúla don chomhshaol.
Úsáidtear scoradáin chiorcaid folúis go príomha i gcórais mheánvoltais suas le 36 kV.
Go hiondúil, bíonn cothabháil íosta ag teastáil ó VCBanna, le cigireachtaí tréimhsiúla gach cúpla bliain.
Má tá tú ag lorg réitigh fholússcorthóir atá iontaofa, éifeachtach agus freagrach don chomhshaol,XiFacuireann sé raon leathan táirgí in oiriúint do chórais chumhachta nua-aimseartha. Thig leat adéan teagmháil linnchun tacaíocht shaineolach, treoir theicniúil, agus réitigh shaincheaptha a fháil do do thionscadal.
