Trasfhoirmeoir Cumhachta Lasmuigh 10 Mva 33 go 6.6 Kv

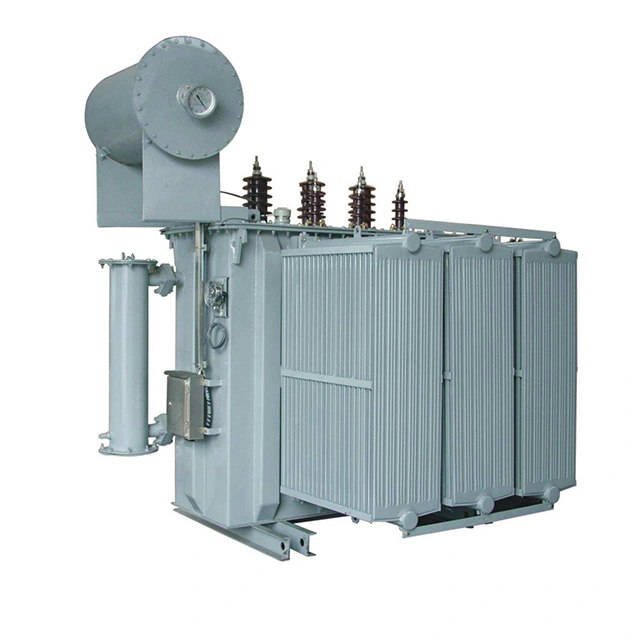

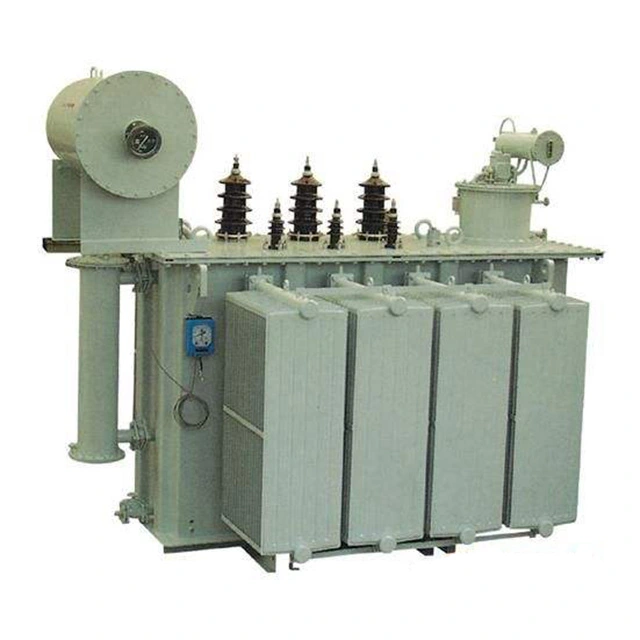

Is cineál claochladán cumhachta lasmuigh é an claochladán cumhachta lasmuigh 10 mva 33 go 6.6 kv le toilleadh 10 mva agus raon voltais 33 go 6.6 kv. Is é an voltas rátáilte ná 10 mva, tá an taobh ardvoltais ag 33 kv agus an taobh ísealvoltais ag 6.6 kv. Is trealamh claochladán meánmhéide príomhshrutha é d'fhiontair thionsclaíocha agus mhianadóireachta chomh maith le páirceanna tionsclaíocha, agus comhlíonann sé go hiomlán caighdeáin IEC. Críochnaíonn claochladán cumhachta lasmuigh 10 mva 33 go 6.6 kv go príomha foirceannadh, croí iarainn agus ola inslithe trí chuid.

Is iad na foirceannadh an chuid leictreach den chlaochladán. Déantar é go ginearálta trí shreang copar cothrom inslithe nó sreang copair bhabhta a fhoirceannadh ar mhúnla foirceannadh. Tá na foirceannadh suiteáilte ar an gcolún croí iarainn den chlaochladán cumhachta lasmuigh 10 mva 33 go 6.6 kv. Tá na tochráin íseal-voltais ar an gciseal istigh, agus tá na foirceannadh ardvoltais suiteáilte lasmuigh den foirceannadh íseal-voltais. Idir na foirceannadh íseal-voltais agus an croí iarainn, agus idir na foirceannadh ard voltais agus na foirceannadh íseal-voltais, úsáidtear ábhair inslithe chun sleeves a dhéanamh chun iad a dheighilt, chun insliú a bhaint amach.

Is é an croí iarainn an príomh-chuid cosán maighnéadach den chlaochladán cumhachta lasmuigh 10 mva 33 go 6.6 kv. De ghnáth déantar é trí shileacan a chruachadh ina bhfuil leatháin chruach sileacain rollta te nó fuar-rollta le tiús 0.35 nó 0.5 mm agus brataithe le péint inslithe. Tá an croí iarainn roinnte ina dhá chuid: an colún croí iarainn agus an cuing. Tá an colún croí iarainn feistithe leis an foirceannadh, agus úsáidtear an cuing chun an ciorcad maighnéadach a dhúnadh. Áirítear ar fhoirmeacha bunúsacha an chroí-struchtúr iarainn an cineál croí agus an cineál bhlaosc.

Paraiméadar teicniúil:

Cad iad na foirmeacha suiteála éagsúla de chlaochladán cumhachta lasmuigh 10 mva 33 go 6.6 kv?

San innealtóireacht chumhachta, tá dhá fhoirm den chuid is mó i suiteáil claochladáin lasmuigh: suiteáil cuaille agus suiteáil ar an talamh. Is cuma cén modh a ghlactar, is é an tsábháilteacht is tábhachtaí i gcónaí. Ag an áit is suntasaí timpeall an chlaochladáin, ní mór comhartha rabhaidh feiceálach a chrochadh chun a chur i gcuimhne do dhaoine atá ag dul thart gan dul isteach.

Le haghaidh claochladán cumhachta lasmuigh 10 mva 33 go 6.6 kv suiteáilte ar an talamh, ní mór fál cosanta le airde nach lú ná 1.7 méadar a chur timpeall air, agus ba cheart go mbeadh go leor spás oibríochta sábháilte idir an fál agus an ardán claochladáin.

Chun iad a shuiteáil ar chuaillí nó ar thúir, ní mór do gach treoraí ardvoltais agus ísealvoltais seoltóirí inslithe a úsáid agus is féidir leis an gcuid ísealvoltais barraí bus lom a úsáid freisin. Ní mór na codanna iarainn go léir a úsáidtear a ghalbhánú chun meirge agus creimeadh a chosc.

Má dhéantar an tsuiteáil ar an talamh, de ghnáth socraítear airde an bonn thart ar 500mm. Is gnách go dtógtar an bonn seo ag baint úsáide as brící nó coincréit dhoirteadh, agus ansin tá an dromchla smoothed le moirtéal stroighne 1:2. Ní mór cruach árasán nó cruach cainéil a leagan ar an dromchla chun feidhmiú mar rian reatha don chlaochladán.

Le linn na suiteála, tá sé riachtanach a chinntiú go bhfuil an rian cothrom agus go bhfuil an tomhas rian ag teacht go foirfe le tomhas roth an claochladáin chun oibriú cobhsaí a chinntiú.
