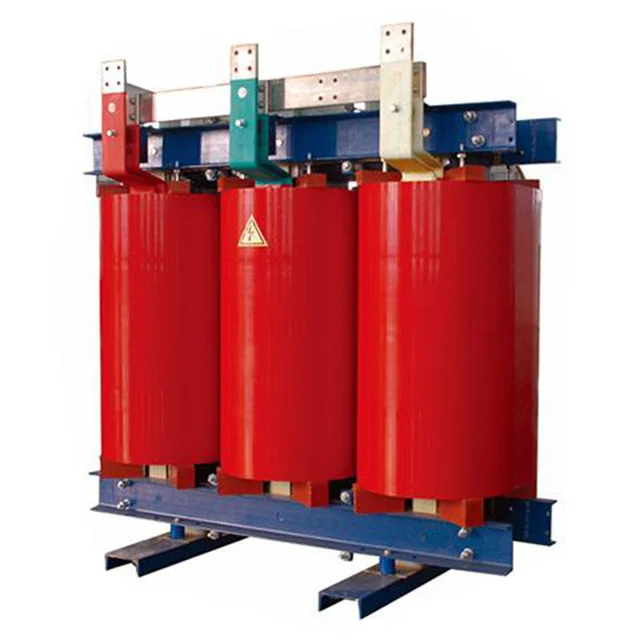

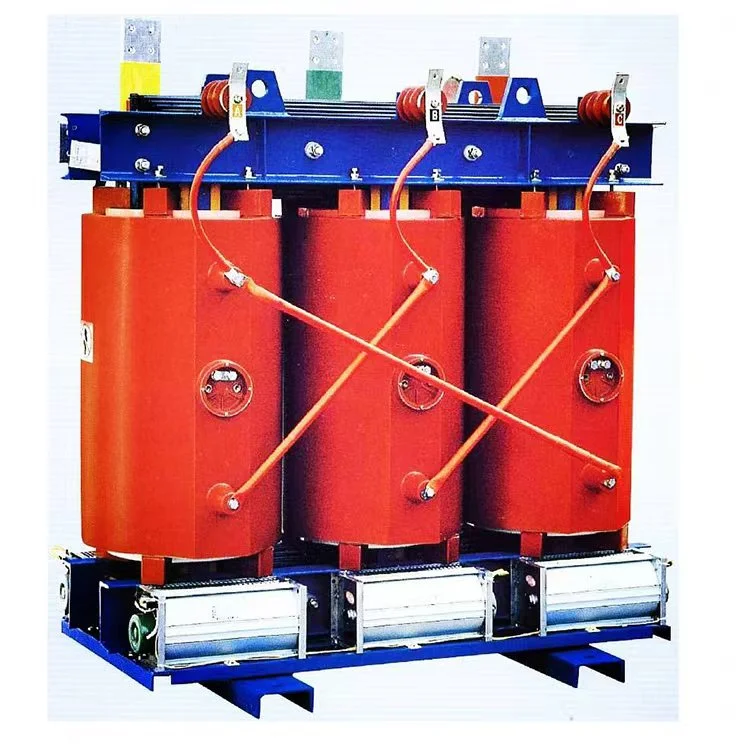

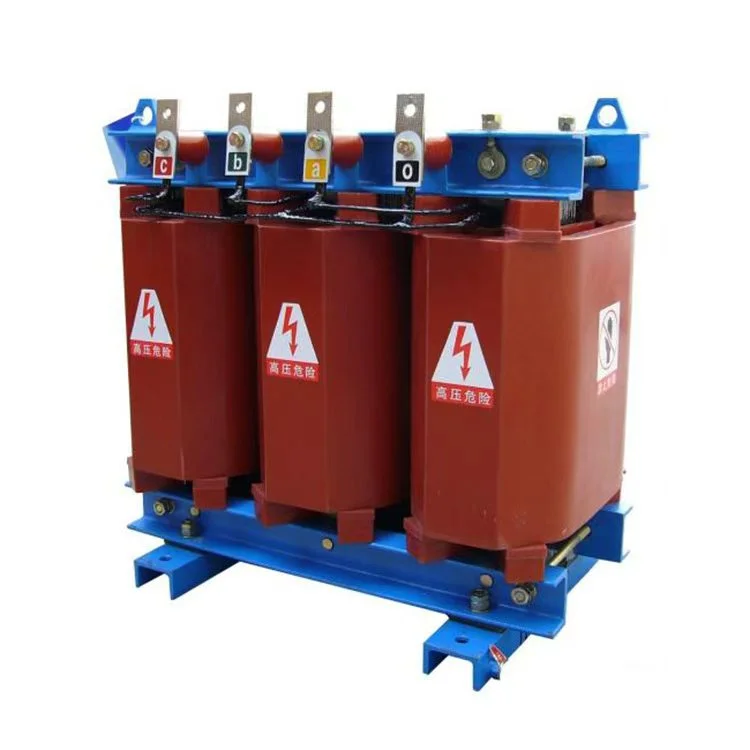

SCB10 3500kVA 11kV 415V Trasfhoirmeoir Cineál Tirim

Tá Wenzhou Xifa Electrical Equipment Co., Ltd, mar mhonaróir gairmiúil claochladáin ola tumtha agus cineál tirim, tar éis próiseas táirgthe dian a bhunú a chlúdaíonn soláthar, déantúsaíocht, agus iniúchadh táirgí deiridh. Inár mhonarcha, ní nós imeachta samplála é tástáil glactha monarchan ach cigireacht iomlán éigeantach 100% do gach claochladán amháin. Déantar na tástálacha de réir na gcaighdeán baile agus idirnáisiúnta is déanaí, ag baint úsáide as trealamh tástála ardchruinneas calabraithe. Fíoraítear príomhpharaiméadair leictreacha an chlaochladáin, amhail cóimheas voltais, bacainn, caillteanais agus neart inslithe gach míre. Ní dheonaítear cead ach amháin do tháirgí a éiríonn leo sna hítimí tástála go léir gan eisceacht. Is é an córas tástála dian seo ár ráthaíocht theicniúil don ghealltanas “go bhfuil gach claochladán a chuirimid ar fáil iontaofa.

Próiseas Táirgthe Claochladán cineál tirim SCB10 3500kVA 11kV 415V

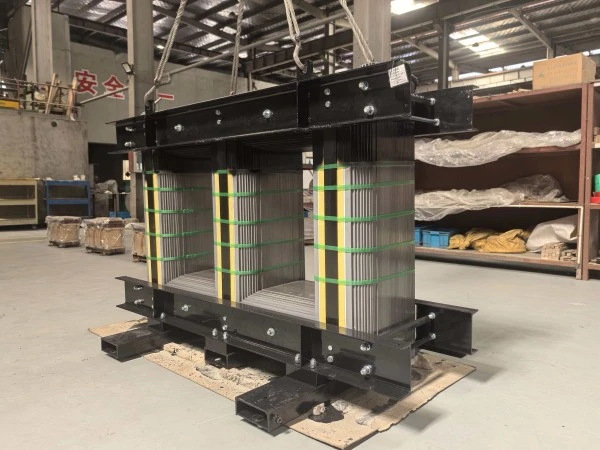

Déantúsaíocht I.Core

Is é an croí an cosán lárnach le haghaidh ionduchtaithe leictreamaighnéadacha, agus bíonn tionchar díreach ag a chruinneas déantúsaíochta ar fheidhmíocht claochladáin.

1.Gearradh agus Bánú: Déantar stiall cruach sileacain ar ardchaighdeán a ghearradh go fadaimseartha agus go trasnach ina leatháin den leithead agus den fhad riachtanach. Caithfidh burrs íosta agus cruinneas ardtoiseach a bheith ag na himill ghearrtha chun tréscaoilteacht maighnéadach maith a choinneáil.

2.Punching agus Cruachta: Déantar na leatháin chruach sileacain gearrtha a phuncháil (m.sh., le haghaidh poill) agus ansin cruachta ciseal de réir ciseal de réir an líníochta chun cos lárnach ilchéime iomlán a dhéanamh.

3.Insliú Séalaithe: Tar éis cruachta, déantar roisín eapocsa a scuabadh nó a shéaladh ar chríoch agus ar dhromchla an chroí le haghaidh insliú agus cosaint i gcoinne meirge.

II. Déantúsaíocht Coil

Is é seo an chuid is casta agus ríthábhachtach de chlaochladán cineál tirim SCB10 3500kVA 11kV 415V

 táirgeadh. Is é an sprioc ná foirceannadh a chruthú a iompraíonn voltas agus sruth agus iad a shéaladh le roisín eapocsa isteach i struchtúr soladach inslithe.

1.Coil Foirceannadh: Ar mheaisín tiomnaithe tochrais, Déantar scragall copair nó sreang chopair a fhoirceannadh ar mandrel chun na foirceannadh ard voltais (HV) agus íseal-voltais (LV) a chruthú. Le linn foirceannadh, cuirtear insliú interlayer, insliú deiridh, agus luaidhe go beacht.

2.Pre thriomú agus Múnlú: Déantar an corna créachta a ghlanadh agus a chur isteach i múnla réitigh. Seoltar an cóimeáil chuig oigheann ansin lena réamh-thriomú. Tá an chéim seo ríthábhachtach; ní mór an taise a bhaint as an choil go hiomlán, toisc go gcuirfeadh an taise iarmharach pócaí aeir tar éis réitigh, ag cur isteach go mór ar fheidhmíocht inslithe.

3.Vacuum Casting: Is é seo an próiseas lárnach lena gcinntear saolré an táirge. Cuirtear an corna triomaithe taobh istigh dá mhúnla isteach i bhfolús-umar réitigh, áit ar féidir le folús ard, brú titim faoi bhun 100 Pa. Ag an am céanna, déantar meascán beacht de roisín eapocsa, cruaiteoir, agus filler (m.sh., púdar shilice) a chumasc agus a dhígasú. Faoin bhfolús, déantar an meascán a dhoirteadh isteach sa mhúnla, ag cinntiú go dtéann sé isteach sna bearnaí coil go léir agus go bhfuil an táirge deiridh saor ó boilgeoga.

4.Ard-Teocht Curing: Tar éis a réitigh, cuirtear an múnla isteach in oigheann leigheas le haghaidh leigheas ar teocht ard. Go hiondúil úsáidtear rampa teochta ilchéime (m.sh., ó 75°C go 135°C i gcéimeanna). Ligeann sé seo don roisín eapocsa imoibriú go hiomlán go ceimiceach, agus cruthaíonn sé mais chrua, teas-dhíonach, a bhfuil airíonna inslithe den scoth aige.

5.Demolding and Críochnú: Tar éis leigheas, baintear an múnla. Tá dromchla an chorna meilte, bearrtha, agus chamfered chun bailchríoch réidh agus toisí beachta a bhaint amach, réidh don chéad chéim eile.

Paraiméadair Táirge:

Ainm	Claochladán cineál tirim SCB10 3500kVA 11kV 415V
Cumas Rátáilte	3500kva
Voltas bunscoile	11KV
Voltas tánaisteach	415V
Ábhar inslithe	Roisín teilgthe
Grúpa veicteoir	Dyn11 Yyn0
Gan Caillteanas ualaigh (P0)	Bunaithe ar riachtanas an chustaiméara
Caillteanas Luchtaithe (Pk) @120°C	Bunaithe ar riachtanas an chustaiméara
Voltas Impedance (An Ríocht Aontaithe)	8%
Rang Inslithe	AICME F nó H
Modh fuaraithe	ONAF ONAF
Urscaoileadh páirteach	Níos lú ná 10pc

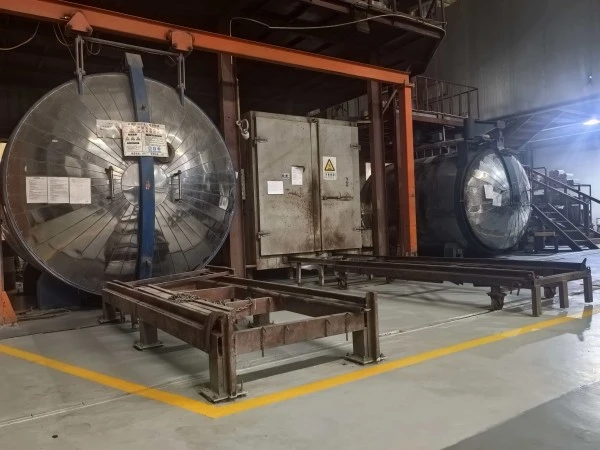

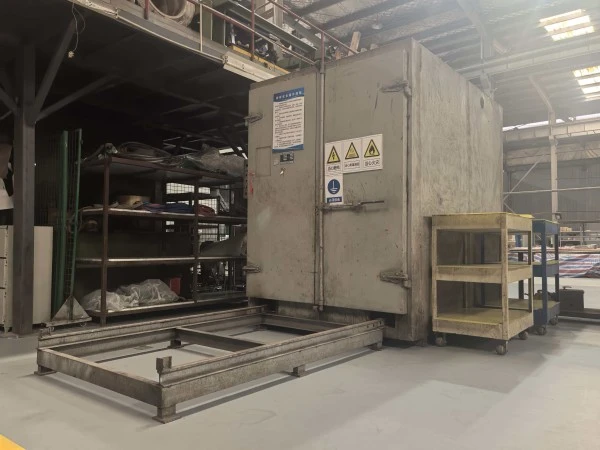

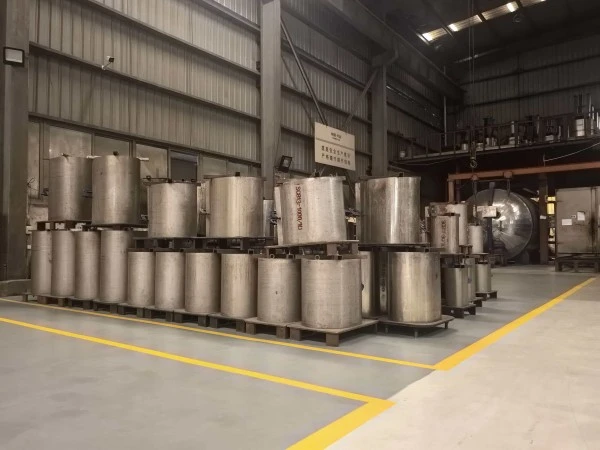

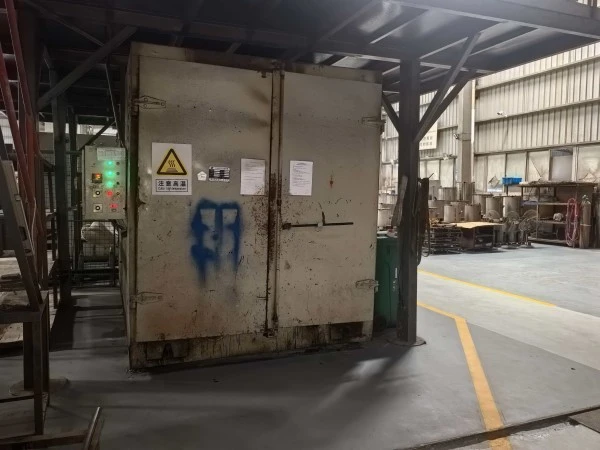

Trealamh Táirgeadh

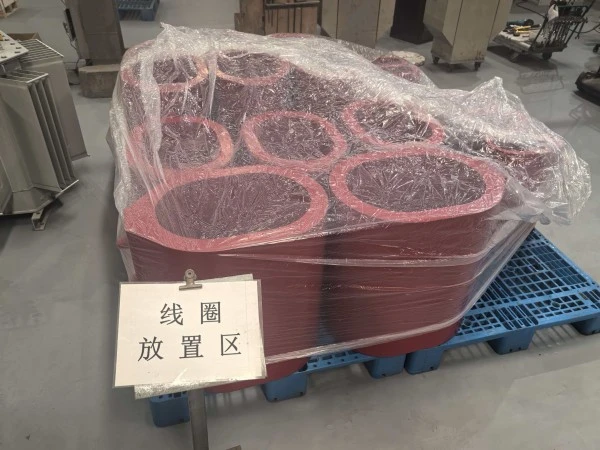

Táirge Leathchríochnaithe

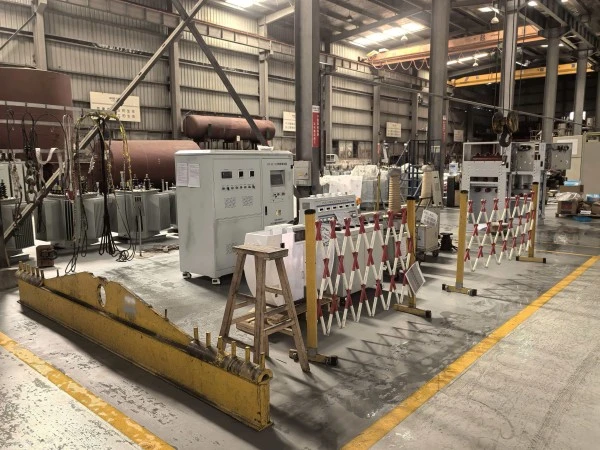

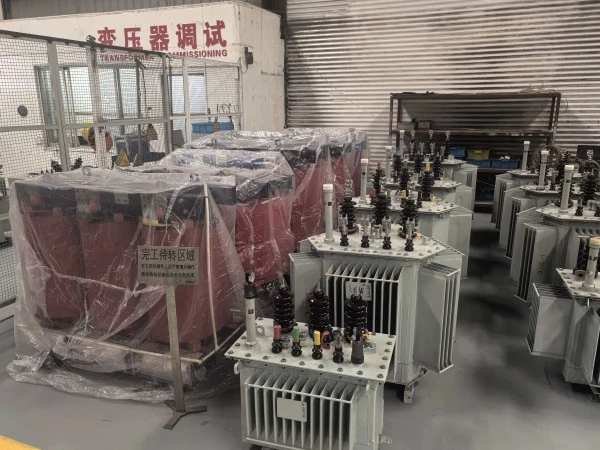

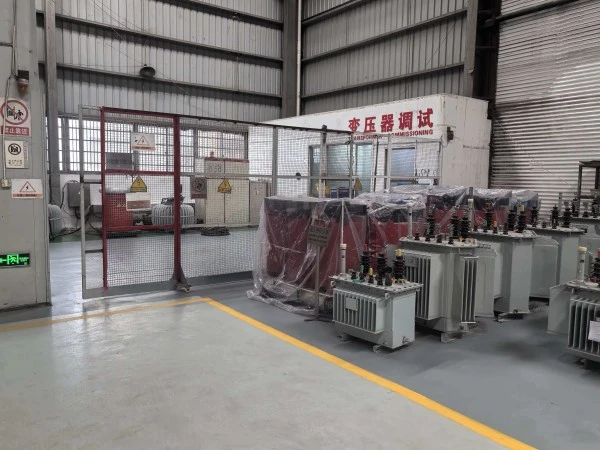

Ionad Tástála

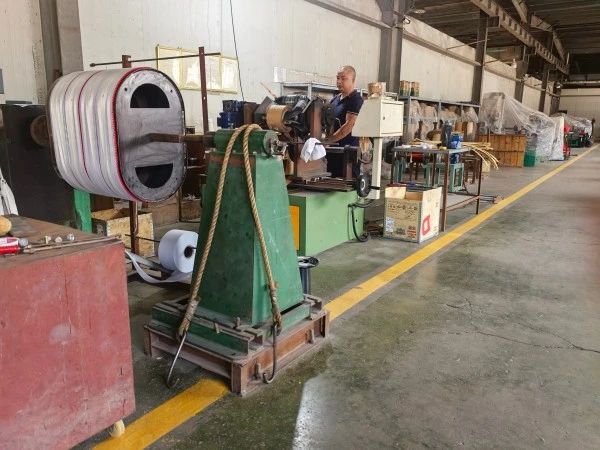

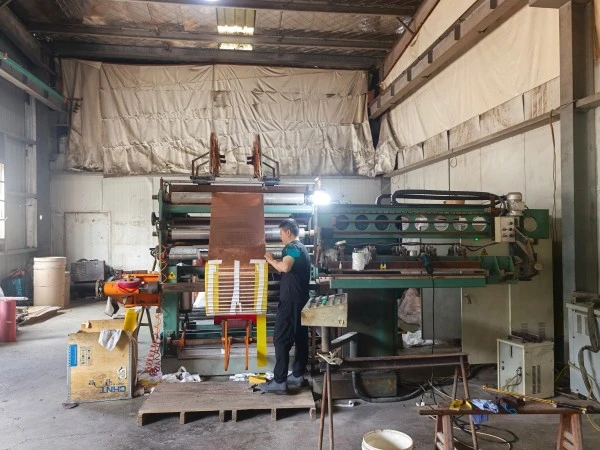

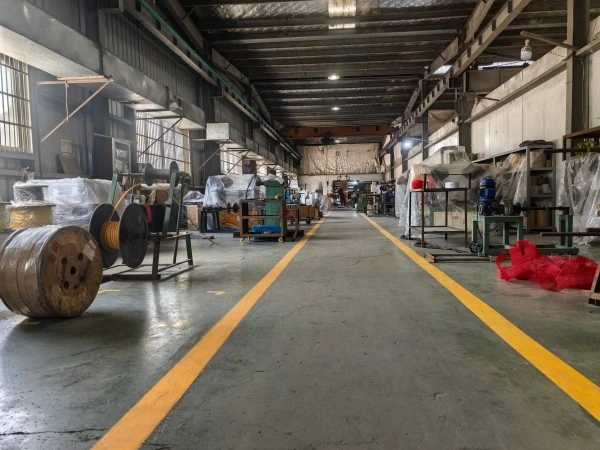

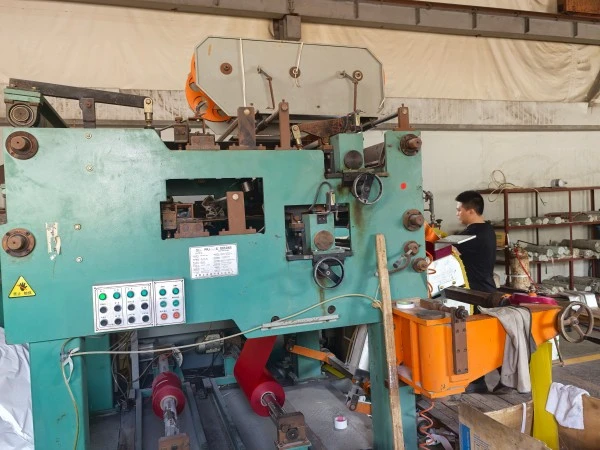

Ceardlann Foirceannadh
