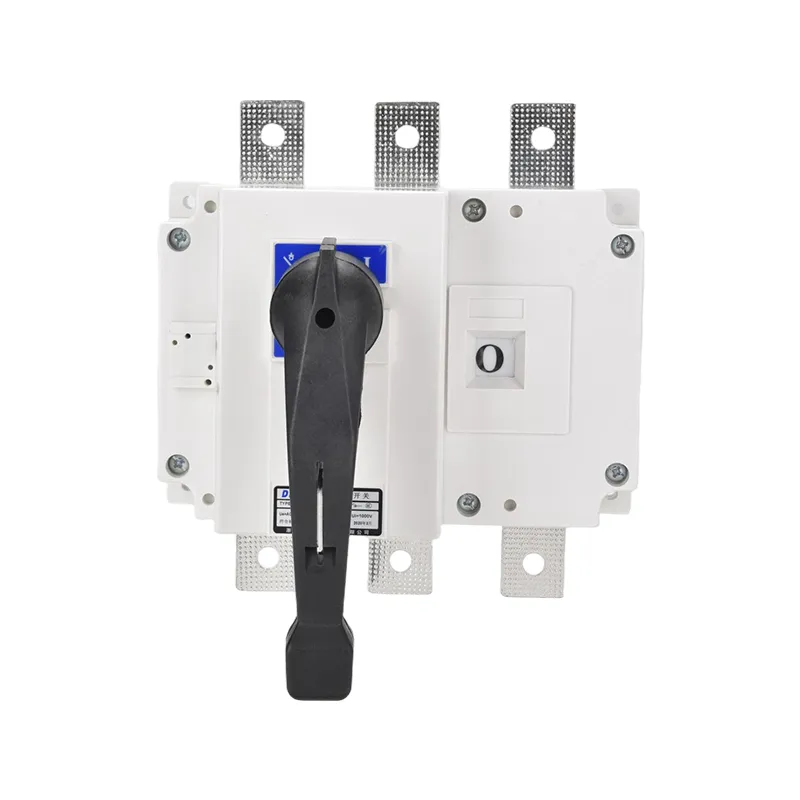

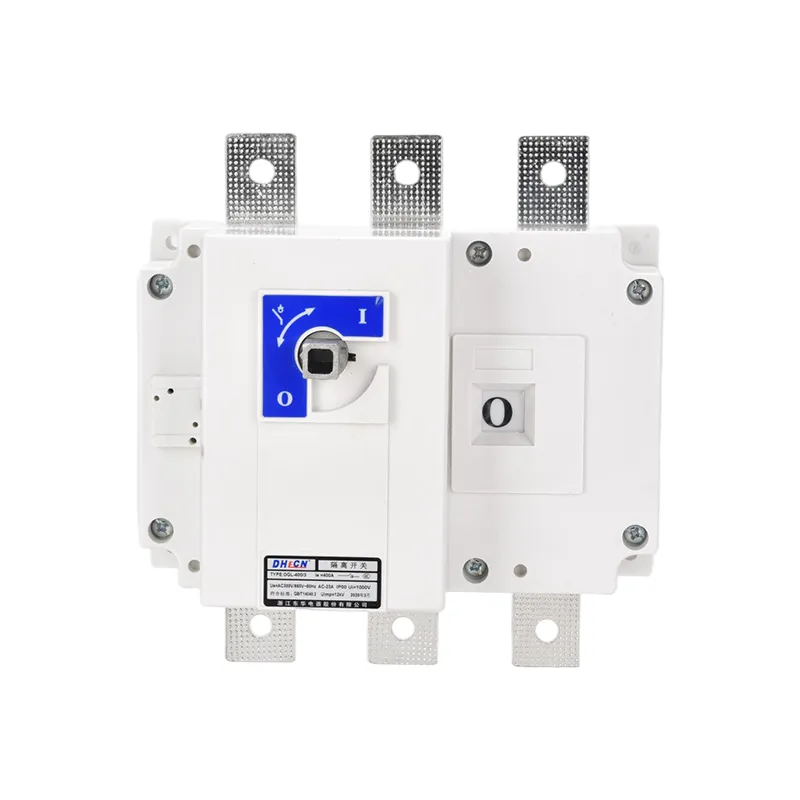

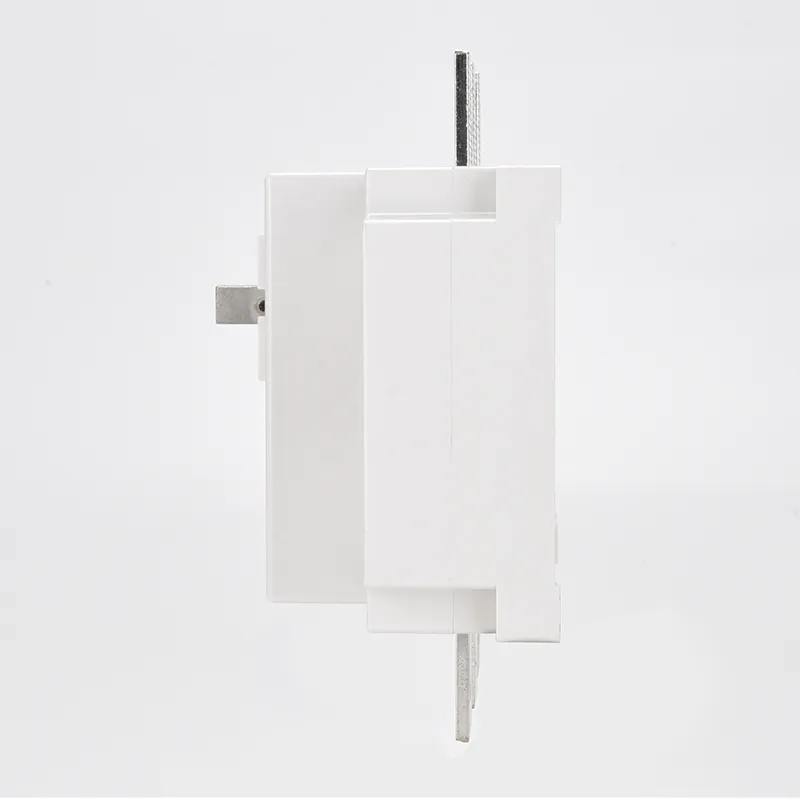

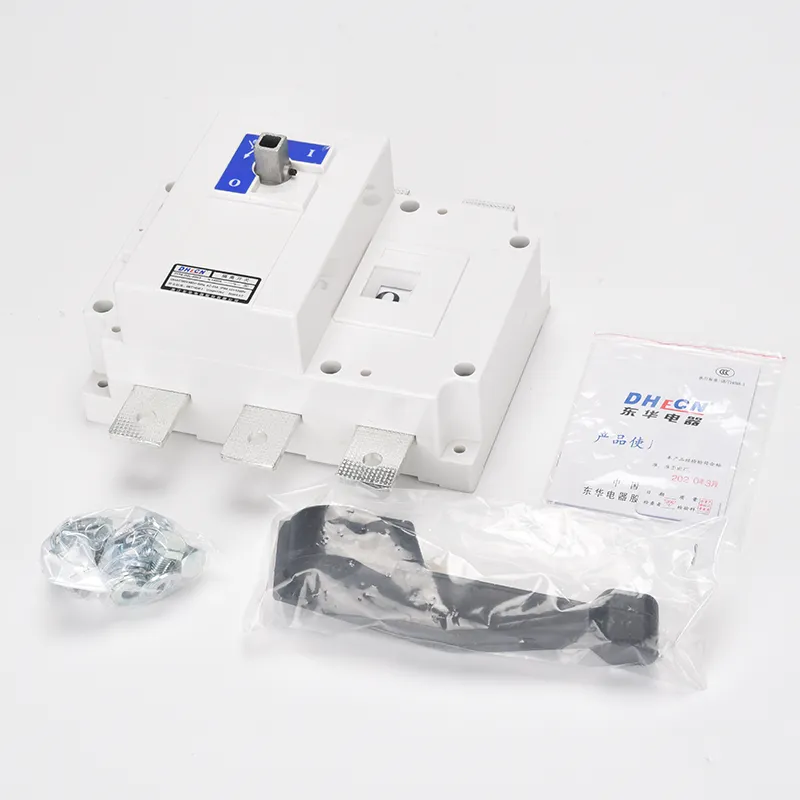

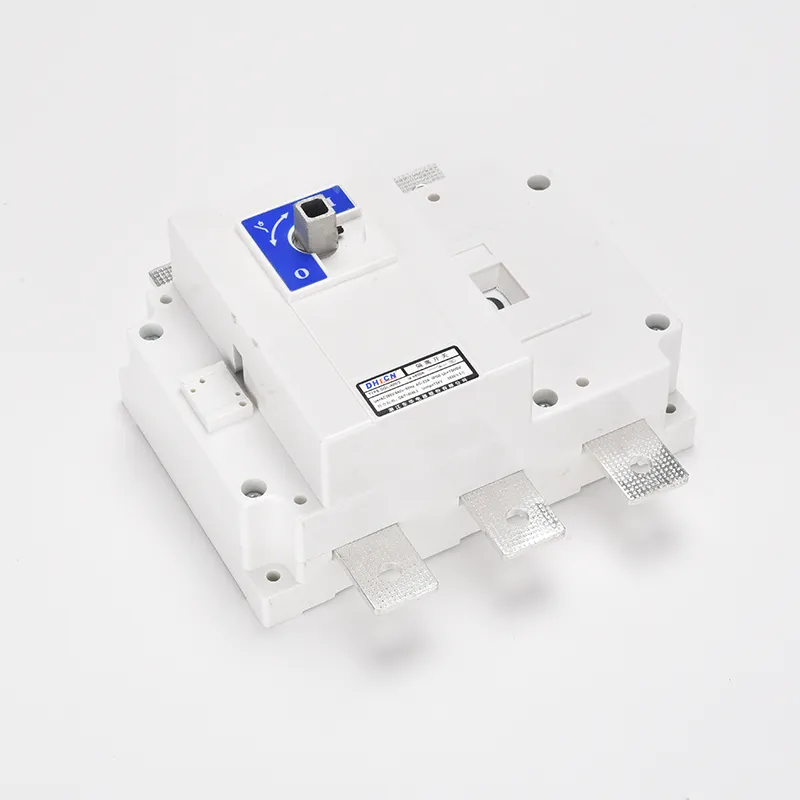

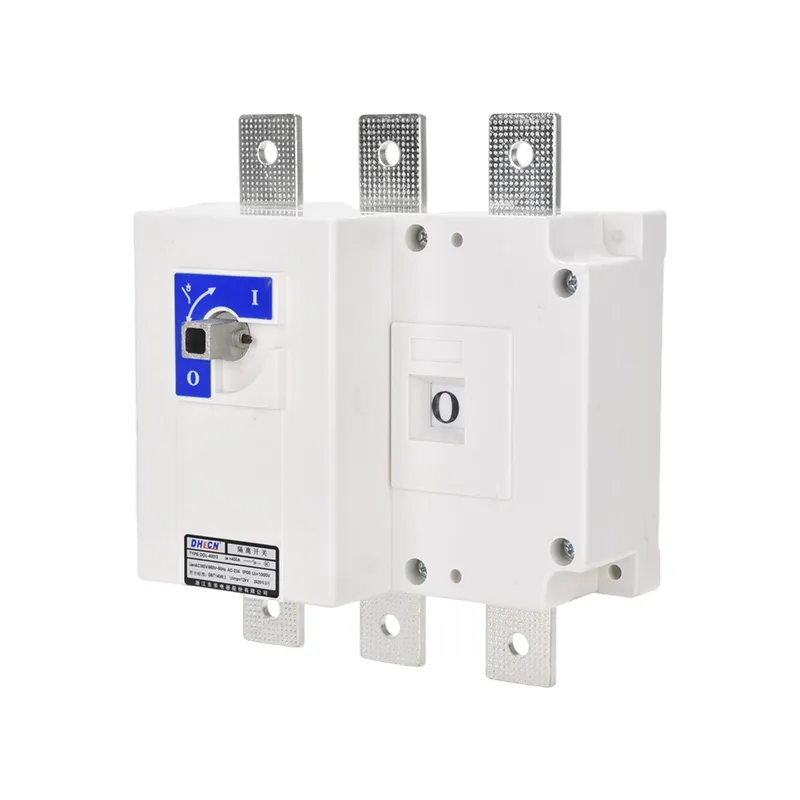

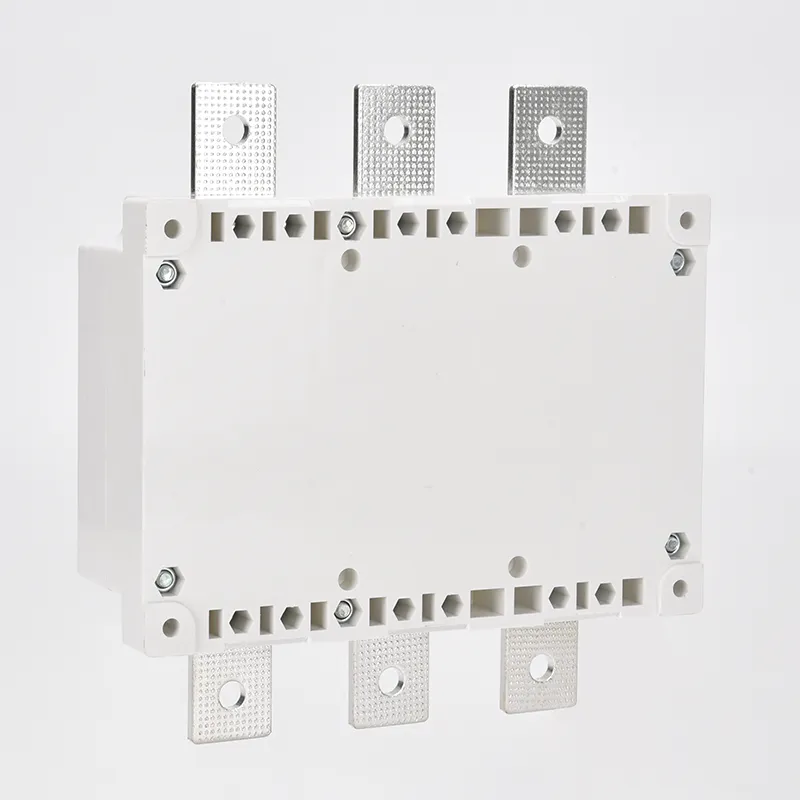

100 Amp 3 Lasc Aonraitheora Céim 100a

Is gléas lasctha é lasc aonraitheora 100 amp 3 phas 100a atá deartha do chórais AC trí phas. Úsáidtear é go príomha le haghaidh aonrú ciorcaid agus chun ciorcaid a dhéanamh nó a bhriseadh faoi choinníollacha gan ualach.

Feidhmeanna Croí

Leithlisiú 1.Circuit: Nascann nó dícheanglaíonn ciorcaid go sábháilte gan aon choinníollacha ualaigh, chun cothabháil shábháilte a chinntiú.

2.Coigeartú Oibriúcháin: Oibríonn sé i gcomhar le scoradáin chiorcaid chun stádas oibriúcháin trealaimh a athrú.

3. Gan Oibríochtaí Ualach: Cumasaíonn sé línte díluchtaithe nó claochladáin díluchtaithe a athrú isteach agus amach as seirbhís.

Pointe Briseadh 4.Visible: Soláthraíonn sé pointe dícheangailte soiléir, chun iniúchadh agus cothabháil a dhéanamh díreach.

Gnéithe Teicniúla

Struchtúr 1.Optimized: Glacann lasc aonraitheora 100 amp 3 chéim 100a meicníocht oibriúcháin amháin. Feidhmíonn na teagmhálaithe bogtha droimneach agus na teagmhálaithe seasta le chéile, chun a chinntiú go n-athraítear na trí chéim go comhuaineach. Laghdaíonn sé seo diall taistil teagmhála agus feabhsaíonn sé iontaofacht.

2. Éasca le Suiteáil agus Cothabháil: Ceadaíonn dearadh dlúth lasc aonraitheora 100 amp 3 phas 100a suiteáil áisiúil agus coimeádann sé costais chothabhála íseal.

Paraiméadar Táirge:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Neart tréleictreach (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Reatha Oibre le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Cumhacht Mhótair(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Cumas a Dhéanamh agus a Bhriseadh
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Buaicluach)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Saol Meicniúil (amanna)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Saol Leictreach (amanna)
Ue=660V Reatha Rátáilte le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Meáchan (kg)
3 cuaille	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 cuaille	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Torc Oibriúcháin(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Cineál	Méid Fráma agus Méid Suiteáil
GL-125～ 630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A- 160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A- 160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A- 250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A- 400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A- 630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Cineál	Méid
GL-125～ 630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Cineál	Méid Fráma agus Méid Suiteáil
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Ceisteanna Coitianta Táirge:

C: An féidir an lasc aonraitheora 100 amp 3 phas 100a a oibriú faoi ualach?
A: Níl. Tá an lasc aonraitheora 100 amp 3 phas 100a beartaithe lena úsáid gan aon choinníollacha ualaigh. Níor cheart é a úsáid chun ciorcaid a iompraíonn gnáthsruth oibriúcháin a dhéanamh nó a bhriseadh. Le haghaidh lascadh ualaigh, ba cheart scoite ciorcaid nó lasc sos ualaigh a úsáid.
C: Cad iad na hábhair a úsáidtear go coitianta i lasc aonraitheora 100 amp 3 chéim 100a?
A: Is gnách go mbíonn lasca aonrúcháin 100 amp 3 phas d’ardchaighdeán le hathlasadh lasair-rochtain nó astús teirmeaplaisteacha/miotail athneartaithe, teagmhálaithe coparphlátáilte copar nó airgid le haghaidh ísealfhriotaíochta agus marthanachta, agus meicníochtaí oibriúcháin láidre cruach nó cóimhiotail. Cinntíonn siad seo saol seirbhíse fada agus oibriú iontaofa.
C: Conas a bhíonn lasc aonraitheora 100 amp 3 chéim 100a difriúil ó bhriseadh ciorcad 100 amp 3 chéim?
A: Is féidir le scoradán ciorcaid 100 amp 3 phas cur isteach ar shruthanna ualaigh agus lochta, ach ní sholáthraíonn lasc aonrúcháin 100 amp 3 phas ach dícheangal gan aon choinníollacha ualaigh. Is é ról na céime 100 amp 3 ná deighilt infheicthe iontaofa a ráthú ar mhaithe le sábháilteacht, fad a fhanann feidhmeanna cosanta le fiúsanna nó le briseoirí.
