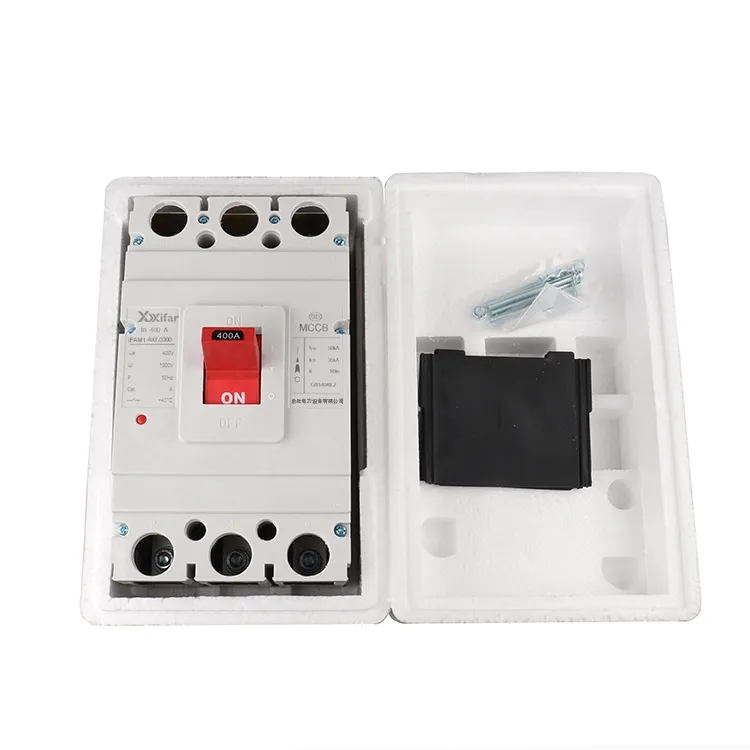

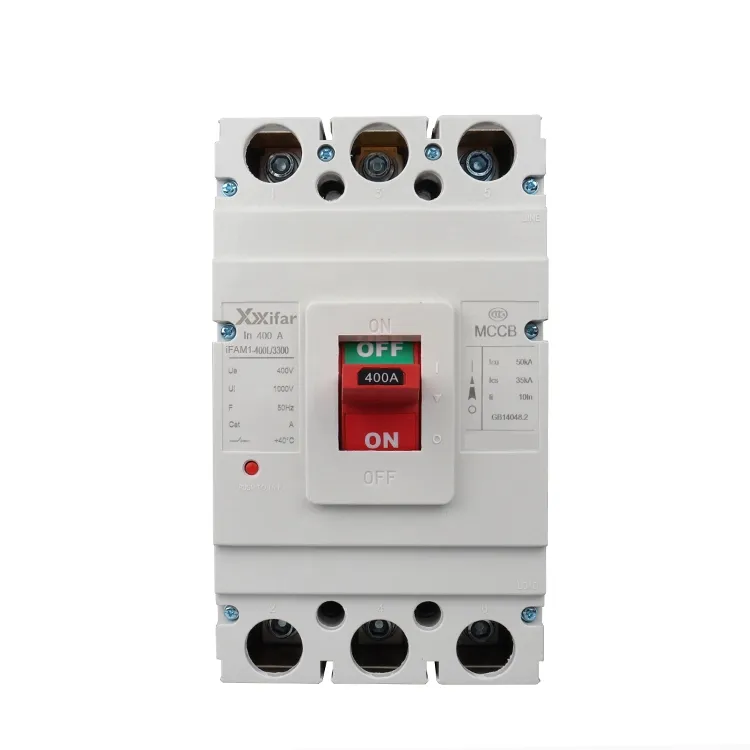

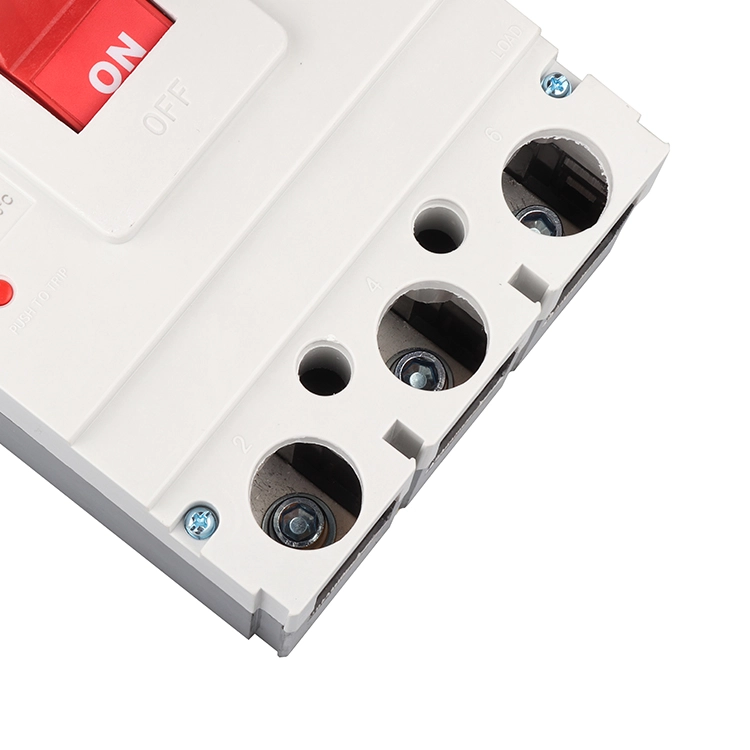

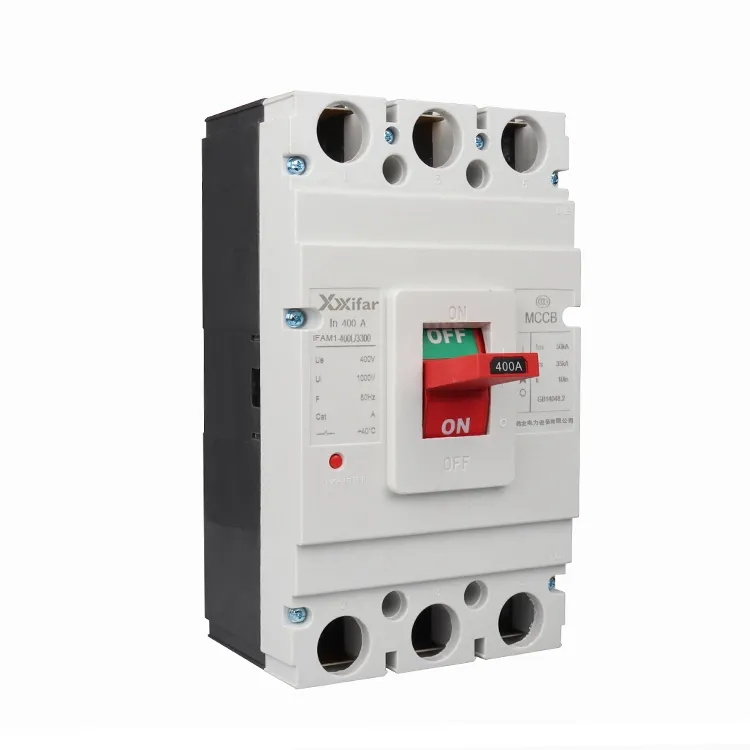

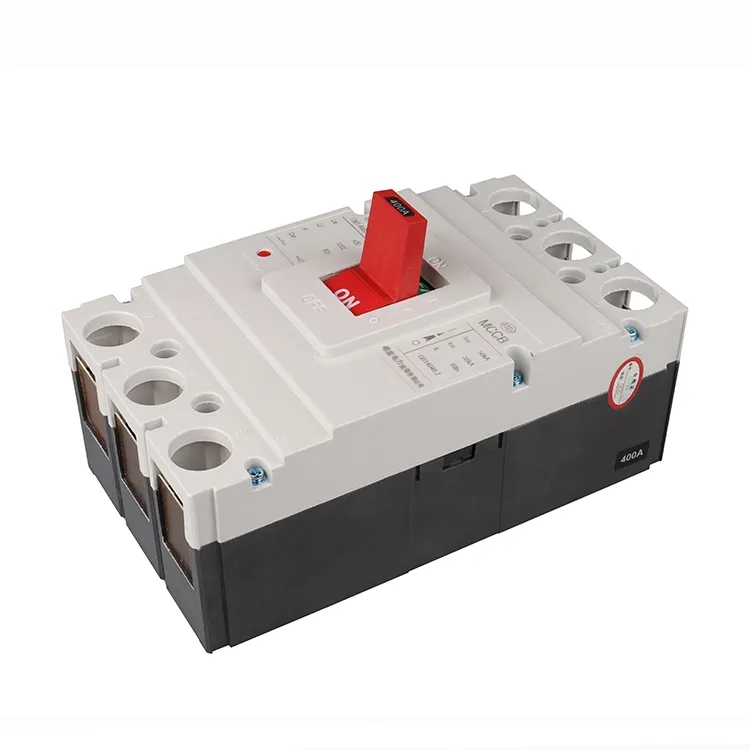

400a 3p McCb Athraigh Cás Múnlaithe Iniata

Is cineál briste é lasc cás múnlaithe faoi iamh 400a 3p mccb le imfhálú inslithe múnlaithe agus insliú aeir. Déantar é a shuiteáil go coitianta agus a chur i bhfeidhm i gcórais dáileacháin ísealvoltais chun gnáthsruthanna agus sruthanna locht araon a bhriseadh nó a leithlisiú laistigh den raon rátáilte, rud a chabhraíonn le cáblaí agus trealamh leictreach a chosaint. I measc na modhanna tripping coitianta le haghaidh lasc cás múnlaithe faoi iamh 400a 3p mccb tá aonaid mhaighnéadacha amháin, maighnéadacha teirmeacha, agus aonaid turais leictreonacha.

Feidhmíonn turas maighnéadach amháin faoi choinníollacha gearrchiorcaid. I bhfocail eile, ní thurais an lasc cás múnlaithe faoi iamh 400a 3p mccb ach amháin nuair a tharlaíonn locht cosúil le ciorcad gearr. Is minic a úsáidtear an cineál seo i gciorcaid téitheoir nó i gciorcaid mhótair ina soláthraítear cosaint ró-ualaithe ar leithligh cheana féin.

Freagraíonn aonaid turais mhaighnéadaigh teirmeacha don dá chiorcad gearr agus marthanach thar sruth. Má sháraíonn an sruth 400A ar feadh tréimhse áirithe nó má tharlaíonn ciorcad gearr, déanfaidh an lasc cás múnlaithe faoi iamh 400a 3p mccb turas. Toisc go gcomhcheanglaíonn sé dhá mheicníocht cosanta, déantar tagairt uaireanta mar thuras comhcheangailte nó dé ar lasc cás múnlaithe faoi iamh 400a 3p mccb, a chuirtear i bhfeidhm go coitianta i ndáileadh cumhachta ginearálta.

Is réiteach níos forbartha agus níos aibí iad aonaid thurais leictreonacha. Leis an gcineál seo, is féidir paraiméadair cosúil le piocadh maighnéadach, socruithe teirmeacha, agus moill tripping a choigeartú, rud a fhágann go bhfuil an lasc cás múnlaithe faoi iamh 400a 3p mccb oiriúnach do raon níos leithne d'iarratais. Mar sin féin, tagann an tsolúbthacht bhreise seo le costas níos airde de ghnáth.

Chomh maith leis na cineálacha seo, tá scoradáin chiorcaid cás múnlaithe deartha go sonrach le haghaidh cosanta mótair. I gcás feidhmeanna den sórt sin, is gnách go mbíonn an socrú turas maighnéadach níos airde, atá níos mó ná deich n-uaire níos mó ná an sruth rátáilte, ionas gur féidir leis an scoradán ciorcaid cás múnlaithe an sruth ard inrush a sheasamh le linn tosaithe mótair gan tripping gan ghá, agus cosaint á sholáthar fós faoi choinníollacha locht.

Paraiméadar lasc cás múnlaithe faoi iamh 400a 3p mccb:

Feidhmeanna lasc cás múnlaithe faoi iamh 400a 3p mccb Gabhálais

Déanann Accessories leathnú agus comhlánú ar fheidhmeanna bunúsacha lasc cás múnlaithe faoi iamh 400a 3p mccb. Cuireann siad leis na roghanna rialaithe agus feabhsaítear gnéithe cosanta chun iad a dhéanamh mar chuid lárnach den ghléas. I measc na ngabhálais choitianta a bhaineann le lasc cáis mhúnlaithe faoi iamh 400a 3p mccb tá teagmhálacha cúnta, teagmhálaithe aláraim, aonaid turais shunt, scaoileadh faoi voltas, oibreoirí mótair, agus lámha rothlacha seachtracha.

1) Teagmhálacha Cúnta

Úsáidtear teagmhálaithe cúnta go príomha chun a léiriú an bhfuil an lasc cás múnlaithe faoi iamh 400a 3p mccb oscailte nó dúnta, ach ní thaispeánann siad ar tharla turas locht. Tá siad ceangailte leis an gciorcad rialaithe. Maidir le scoradáin chiorcaid mhúnlaithe, méid fráma 400A agus os a chionn, tá cumraíochtaí de dhá theagmháil oscailte agus dhá theagmháil dúnta de ghnáth ar fáil le sruth teirmeach timpeall 6A. Is gnách go n-úsáideann fráma-mhéid 100A teagmhálaí aistrithe sos aonair, agus 225A agus 250A agus chun struchtúr teagmhála droichid a ghlacadh a bhfuil gnáthsruth teirmeach timpeall 3A aige.

2) Teagmhálacha Aláraim

Deartar teagmhálaithe aláraim chun a chur in iúl nuair a thuilltear go huathoibríoch an lasc cás múnlaithe iniata 400a 3p mccb de bharr lochtanna amhail ró-ualach, gearrchiorcad, nó faoi voltas. Is gnách go mbíonn a sruth oibriúcháin AC 380V ag 0.3A nó DC 220V ag 0.15A, ach ní sháraíonn sé 1A de ghnáth. Mar sin féin, is gnách go dtagann an sruth teirmeach laistigh den raon 1 go 2.5A.

3) Aonad Turais Shunt

Ligeann aonad turais shunt an lasc cáis mhúnlaithe iniata 400a 3p mccb a oscailt go cianda. Is féidir a voltas oibriúcháin a bheith neamhspleách ar an bpríomhvoltas ciorcad. Tá sé beartaithe le haghaidh dualgas gearr ama, agus de ghnáth níor cheart go mbeadh am fuinnmhithe an chorna níos mó ná soicind amháin, nó féadfar damáiste a dhéanamh don chorna.

Chun sruthán an chorna a chosc, nasctar micrea-lasc i sraith leis an gcorna turas shunt. Nuair a bhíonn an corna fuinnmhithe, tarraingítear an armature, rud a fhágann go n-athraítear an micrea-lasc ó staid dhúnta go staid oscailte de ghnáth. Cuireann sé seo isteach ar an gciorcad rialaithe, mar sin fiú má choinnítear an cnaipe brú síos, ní bheidh an corna fós faoi fhuinneamh. Cosnaíonn an dearadh seo an corn go héifeachtach ó róthéamh. Nuair a athshocraítear agus nuair a dhúntar an lasc cás múnlaithe 400a 3p mccb iata arís, filleann an micrea-lasc ar a ghnáthshuíomh dúnta. Tá aonaid turais shunt ar fáil i voltais agus minicíochtaí rialaithe éagsúla chun freastal ar iarratais éagsúla.

4) Faoi Scaoileadh Voltais

Úsáidtear an scaoileadh faoi voltas chun ciorcaid agus trealamh cumhachta a chosaint ó dhálaí íseal-voltais. Tá a chorna ceangailte le taobh soláthair an scoradáin chiorcaid chás múnlaithe, agus ní féidir an briste a dhúnadh ach amháin nuair a bhíonn an coil á fhuinneamh. Má tá an voltas ró-íseal, ní féidir an lasc cás múnlaithe iata 400a 3p mccb a dhúnadh. Tá sé tábhachtach a chinntiú go dtagann voltas an chórais le voltas rátáilte an scaoilte faoi voltas. Is gnách go mbíonn an raon oibriúcháin idir 70% agus 35% den voltas rátáilte. Tá na feistí seo ar fáil freisin i rátálacha voltais agus minicíochtaí éagsúla d'fheidhmchláir éagsúla.

5) Meicníocht Oibreora Mótair

Úsáidtear oibreoirí mótair chun scoradáin chiorcaid a dhúnadh go huathoibríoch agus go cianda. Tá dhá phríomhchineál ann, atá tiomáinte ag mótair agus leictreamaighnéadach. Go ginearálta úsáidtear meicníochtaí mótair-tiomáinte le haghaidh MCCBs scoradáin chiorcaid cás-mhúnlaithe le méid fráma 400A agus níos airde, agus tá oibreoirí leictreamaighnéadacha níos oiriúnaí do MCCBanna ar rátáil 225A agus níos ísle.
