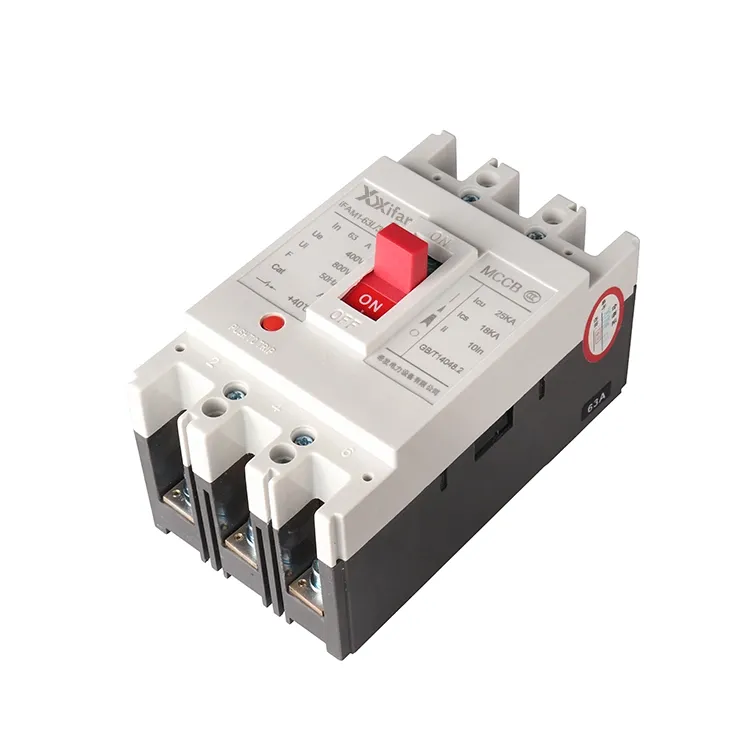

63a 3p Briste Cuarda Cás Múnlaithe

Prionsabail Oibriúcháin 63a scoradán ciorcaid cáis mhúnlaithe 3p

(1) Braite agus briseadh reatha

Laistigh den scoradán ciorcaid cás múnlaithe 63a 3p, déanann eilimint braite monatóireacht ar an sruth atá ag sreabhadh tríd an gciorcad. Nuair a ardaíonn an sruth os cionn leibhéal réamhshocraithe, gineann sé fórsa maighnéadach a ghníomhaíonn an mheicníocht tripping. Déanann sé na teagmhálacha a oscailt go tapa agus an ciorcad a bhriseadh, bunaithe ar phrionsabal na gníomhaíochta leictreamaighnéadach.

(2) Cosaint theirmeach

Faoi choinníollacha ró-ualaithe, téitear an eilimint theirmeach de scoradán ciorcaid cás múnlaithe 63a 3p suas. Lúbann stiall bimetal de réir mar a mhéadaíonn an teocht, rud a scaoileann an meicníocht turais agus a dhínascann an príomhchiorcad. Cuireann sé seo cosc ​​​​ar róthéamh agus laghdaíonn sé an baol dóiteáin de bharr ró-shrutha fada.

(3) Faoi voltas agus tripping shunt

Nuair a thiteann an voltas soláthair faoi leibhéal áirithe, titeann an armature sa scaoileadh faoi-voltas amach, ag spreagadh an mheicníocht turas agus ag oscailt an chuaird. Ina theannta sin, nuair a bhíonn an gléas turas shunt fuinnmhithe, tarraingíonn a armature isteach agus gníomhaíonn sé an mheicníocht tripping céanna, ag dícheangal an príomhchiorcad.

Príomhfheidhmeanna 63a scoradáin chiorcaid cháis mhúnlaithe 3p

(1) Cosaint ciorcad gearr

I gcás ciorcad gearr, ardaíonn an sruth go géar ar luach an-ard. Freagraíonn an briseadh ciorcaid cás múnlaithe 63a 3p beagnach láithreach, rud a osclaíonn an ciorcad chun trealamh a chosaint ó strus leictreach trom.

(2) Cosaint ró-ualach

Má sháraíonn an t-ualach reatha an luach rátáilte ar feadh tréimhse ama, déanfaidh an scoradán ciorcaid cás múnlaithe 63a 3p turas go huathoibríoch. Cuidíonn sé le róthéamh agus damáiste do shreangú agus do threalamh nasctha a chosc.

(3) Dícheangal uathoibríoch

Aon uair a tharlaíonn locht, is féidir leis an scoradán ciorcaid cás múnlaithe 63a 3p an soláthar cumhachta a ghearradh amach gan idirghabháil láimhe. Níos mó ná sin, Tá ról tábhachtach ag an bhfeidhm maidir le trealamh agus pearsanra a chosaint laistigh den chóras leictreach.

63a Cás múnlaithe 3p scoradán ciorcaid Paraiméadar:

An difríocht idir scoradán ciorcaid cás múnlaithe 63a 3p agus scoradáin chiorcaid mionsamhla

1. Cumas briseadh gearrchiorcaid:

Tá difríocht shoiléir i gcumas idirbhriseadh locht. Is gnách go dtugann scoradáin chiorcaid mhúnlaithe 63a 3p cumas briseadh deiridh de thart ar 36kA go 120kA ag 400V, ach de ghnáth tá 63a 3p mionscoradáin ciorcaid rátáilte sa raon 6kA go 10kA.

2. Inchoigeartaitheacht na saintréithe cosanta:

Le MCCB 63a 3p , is féidir cosaint ró-ualaithe agus gearrchiorcaid a shocrú go neamhspleách, agus is féidir na luachanna turais a choigeartú de láimh. Is féidir le haonaid turais leictreonacha fiú cosaint ilchéime a sholáthar. I gcodarsnacht leis sin, tá tréithe cosanta seasta ag MCB 63a 3p, a úsáideann meicníocht mhaighnéadach teirmeach comhcheangailte le cuair chaighdeánacha B, C nó D nach féidir a choigeartú.

3. Suiteáil agus neart meicniúil:

Go hiondúil, feisttear scoradáin chiorcaid chás-mhúnlaithe 63a 3p ag úsáid boltaí chun ceangal níos sláine a chinntiú. Déanann sé iad a bheith oiriúnach d’fheidhmchláir srutha níos airde agus do thimpeallachtaí le tonnchrith. Ar an láimh eile, tá 63a 3p MCB deartha le haghaidh suiteáil tapa ar ráillí caighdeánacha DIN 35mm, atá áisiúil ach a thairgeann níos lú láidreacht mheicniúil.

4. Iarratais tipiciúla:

Úsáidtear MCCBanna 63a 3p go forleathan i gcórais dáileacháin cumhachta tionsclaíocha, cosaint mótair, agus ciorcaid friothálacha ag leibhéil tánaisteacha nó treasacha. Mar sin féin, tá 63A 3P MCBs beartaithe go príomha le haghaidh ciorcaid dáileacháin deiridh, mar shampla asraonta soilsithe agus soicéid i suiteálacha cónaithe nó tráchtála.
