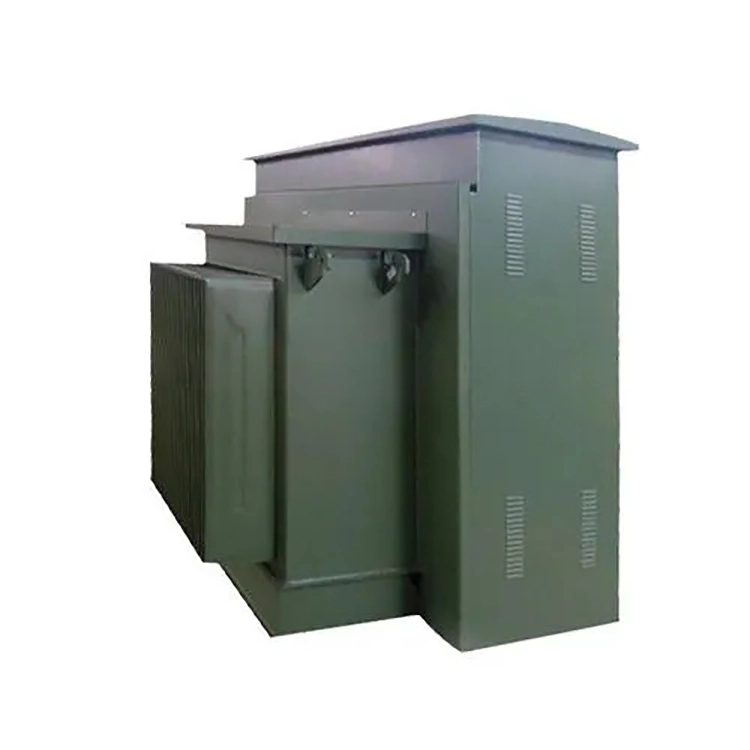

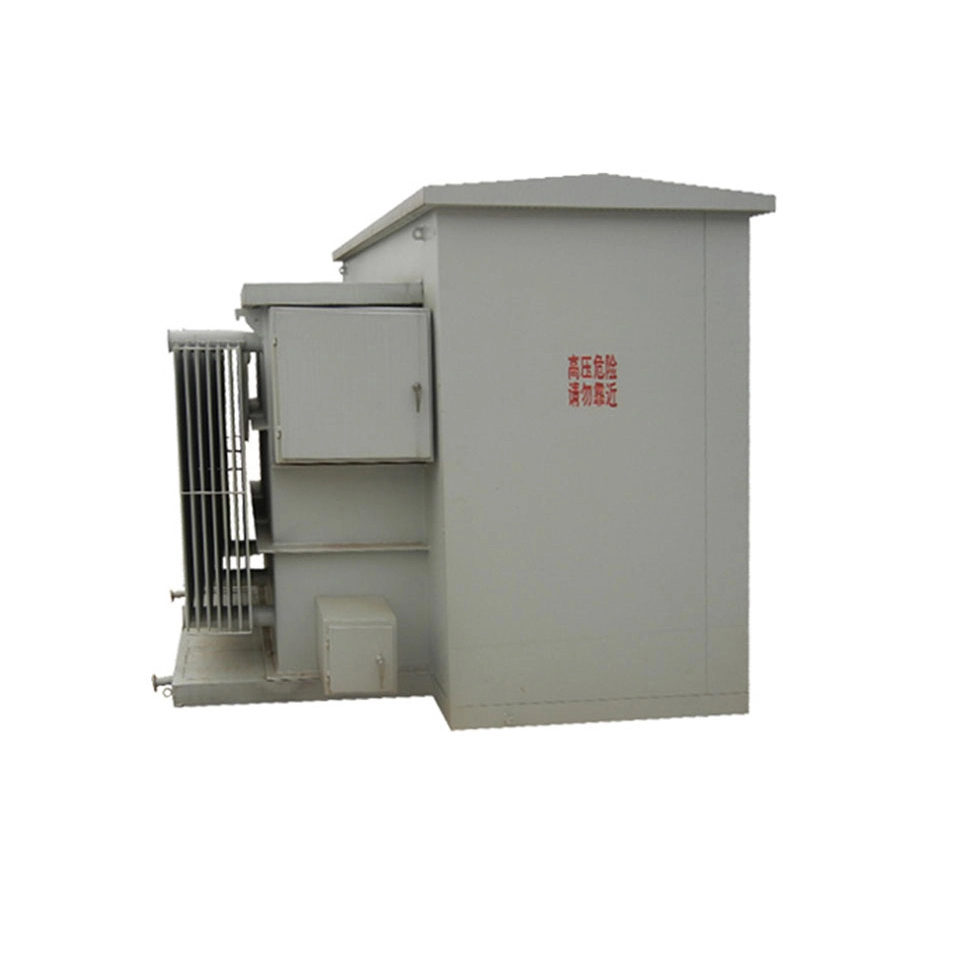

Ceangal Dyn11 Pad Feistithe Trasfhoirmeoir 2000kva

Is claochladán dáileacháin tumtha ola trí phas é an claochladán gléasta eochaircheap dyn11 2000kva le dearadh tithíochta eochaircheap. Is féidir é a shuiteáil go díreach ar an talamh lasmuigh agus úsáidtear go forleathan é i bpáirceanna tionsclaíocha, coimpléisc tráchtála agus líonraí dáileacháin uirbeacha, etc.

Tá an croíghné sa ghrúpa veicteoir Dyn11, tá an taobh ardvoltais ceangailte i dtriantán (D), tá an taobh ísealvoltais ceangailte i réalta (Y) leis an bpointe neodrach a bheith scoite amach, agus tá céim an taobh ísealvoltais taobh thiar de 30 ° taobh thiar den taobh ardvoltais. Tugann an modh nasctha seo buntáistí uathúla dó maidir le hoibriú comhthreomhar ilchlaochladáin agus le sruth náid seicheamh a shochtadh.

Faoi choinníoll oibriúcháin nasc réalta le talamh pointe neodrach, déanfaidh an tríú sruth armónach a ghineann ualaí neamhlíneacha (cosúil le tiontairí minicíochta, soláthairtí cumhachta tiomána LED, coigeartóirí deireadh tosaigh UPS) lúb dúnta laistigh den foirceannadh deilt. Is é seo a leanas an mheicníocht shonrach: Tá na tríú sruthanna armónacha i gcéimeanna lena chéile i dtéarmaí céime ama agus ní féidir leo sreabhadh amach tríd an líne neodrach ar thaobh na réalta, ach is féidir leo dul i gcúrsaíocht laistigh den foirceannadh deilt agus a gcuid fuinnimh a scaipeadh i bhfoirm teasa.

Léiríonn na sonraí tomhaiste gur féidir le nasc dyn11 claochladán gléasta eochaircheap 2000kva laghdú a dhéanamh ar an tríú ráta saobhadh armónach ar an taobh ísealvoltais thart ar 60% go 80%, rud a íonú go héifeachtach an tonnform voltas ar an mbus ísealvoltais agus ag leathnú shaol seirbhíse an trealaimh leictreonaigh cruinneas ina dhiaidh sin.

Paraiméadar teicniúil:

C: Maidir le claochladán gléasta eochaircheap dyn11 2000kva   2000kva  , cén fáth nach mór aird ar leith a thabhairt ar mhodh díothaithe a phointe neodrach agus a leanúnachas talaimh in ionad taithí na gclaochladán beagacmhainne a leanúint go díreach?

A: Tá an sruth rátáilte ar an taobh ísealvoltais den chlaochladán gléasta eochaircheap dyn11 nasctha 2000kva ag druidim le 3000A (ag glacadh 400V mar shampla), atá i bhfad níos airde ná mar a bhaineann le trealamh acmhainne beag coitianta. Cé gur féidir leis an nasc Dyn11 an t-ord nialasach atá ann faoi láthair ar an taobh ardvoltais a leithlisiú, ní mór don phointe neodrach ar an taobh ísealvoltais sruthanna neamhchothromaithe an-mhór a sheasamh. Mar shampla, nuair a bhíonn cumhacht á sholáthar do líon mór ciorcad soilsithe nó rialaithe aonchéime, féadfaidh an sruth neodrach níos mó ná 50% den chéim reatha a bhaint amach.

Má ghlactar go dall le cleachtas claochladáin faoi bhun 1000kVA sa tionscadal, má úsáidtear barraí bus neodracha níos tanaí nó ag brath go hiomlán ar nasc talún amháin, beidh an pointe neodrach róthéamh, beidh na críochfoirt nasc leá, agus fiú mar thoradh ar dhíláithriú tromchúiseach pointe neodrach, ag dhó amach líon mór de threalamh aonchéime.

Dá bhrí sin, nuair a dhéantar ordú, is gá an ceanglas a shonrú go soiléir: níor cheart go mbeadh limistéar trasghearrtha an bhusbharra neodrach níos lú ná 70% den líne chéim (moltar é a bheith den trasghearradh céanna), agus ba cheart pláta nasc inscortha talún agus gléas monatóireachta ró-ualaithe pointe neodrach a bheith feistithe. Agus neamhaird á déanamh agat ar an bpointe seo, d’fhéadfadh timpiste dóite pointe neodrach a bheith ag baint leis an gclaochladán gléasta eochaircheap dyn11 2000kva laistigh de leathbhliain i ndiaidh a chéile, agus ní féidir leis na gnáththástálacha monarchan an chontúirt fholaithe seo a nochtadh.
