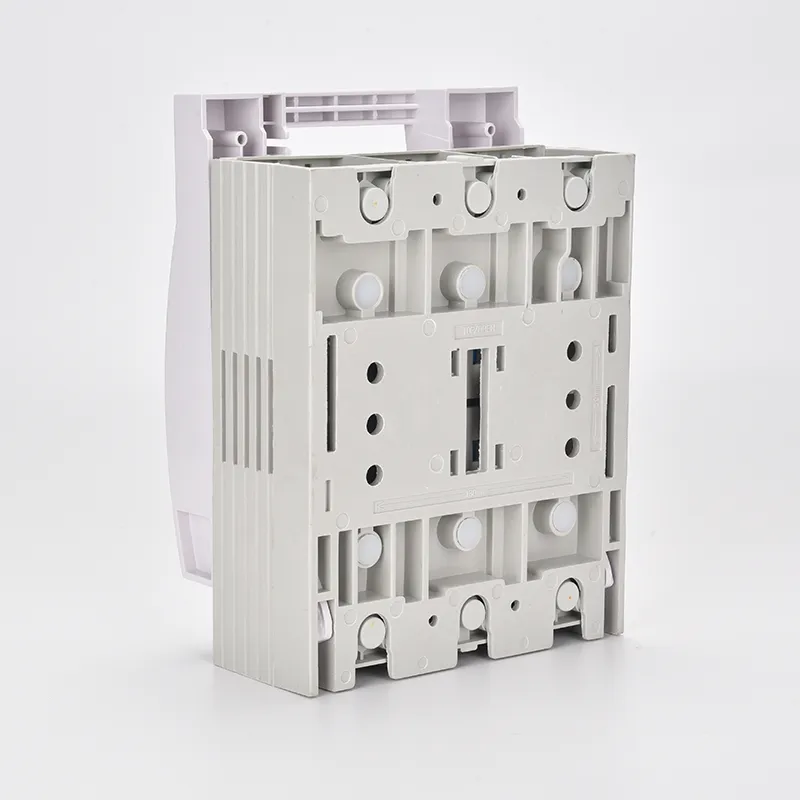

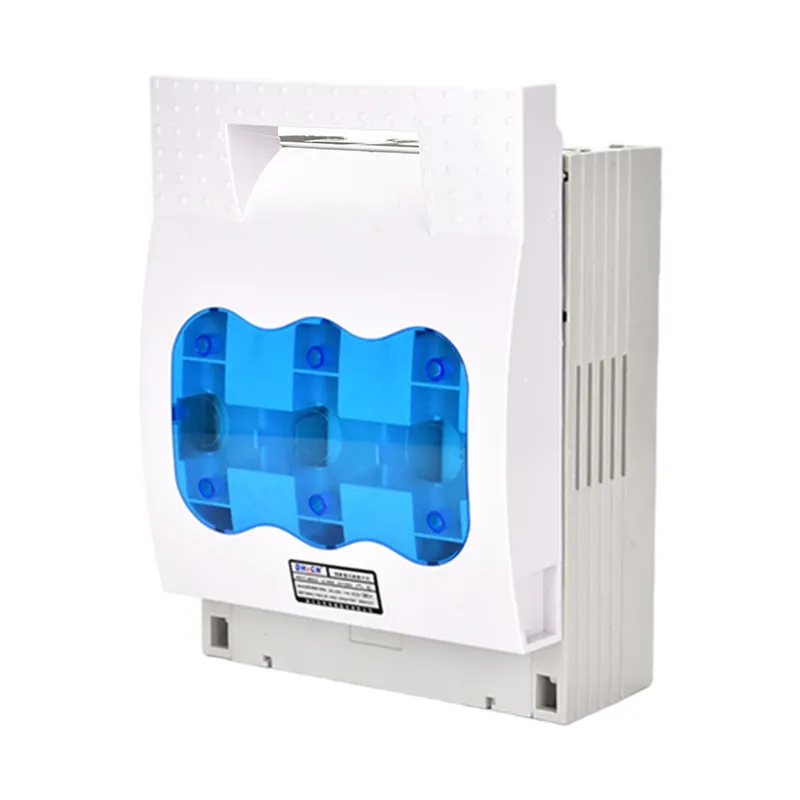

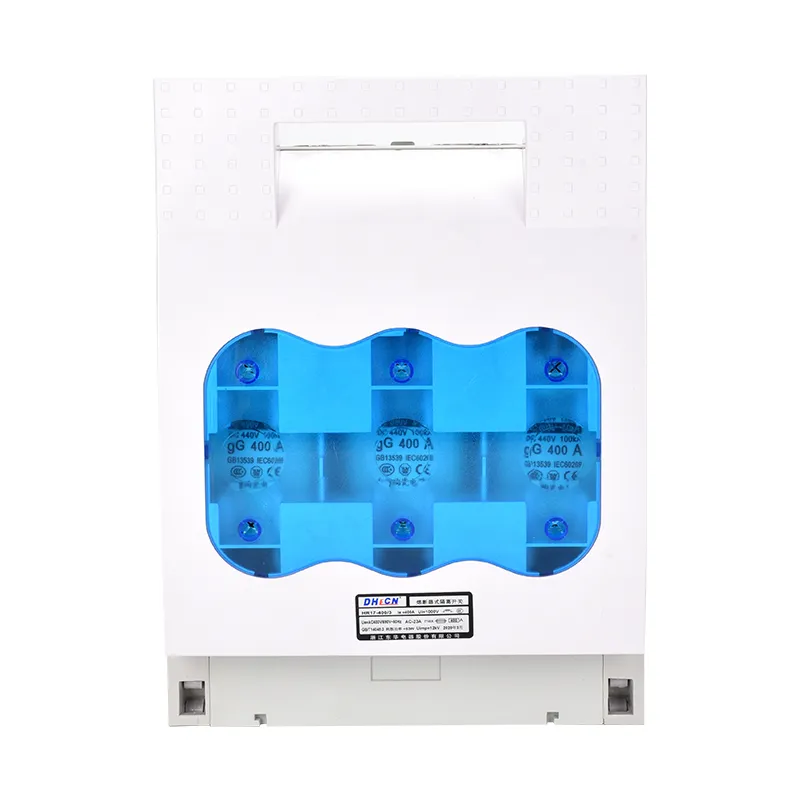

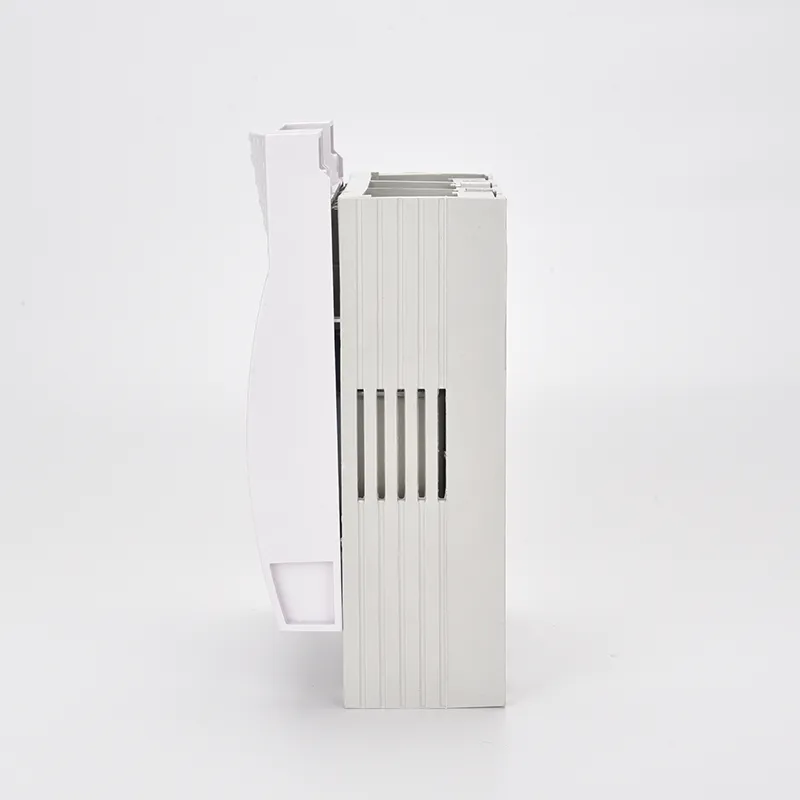

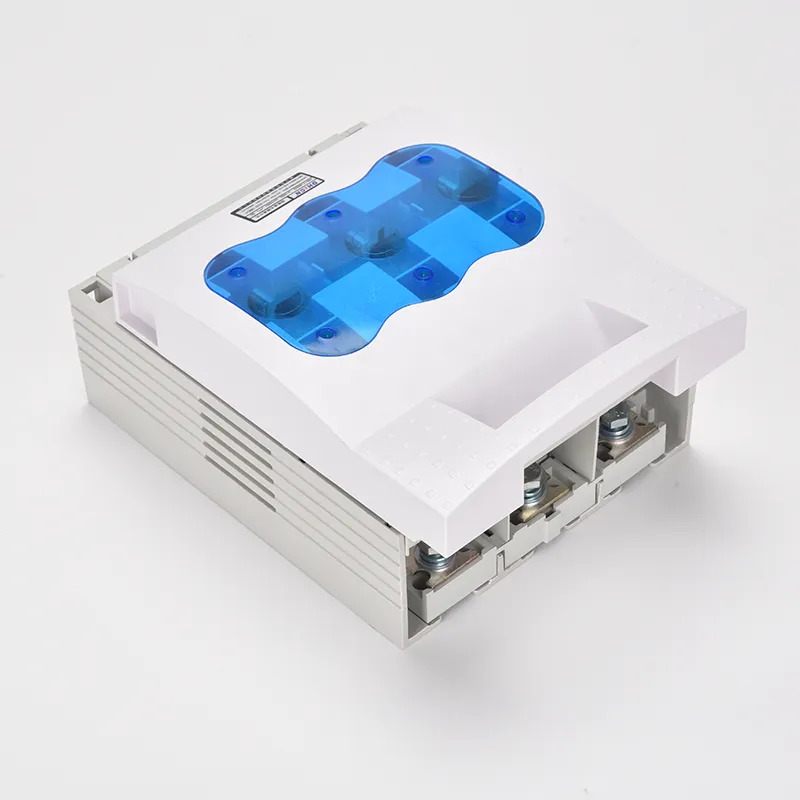

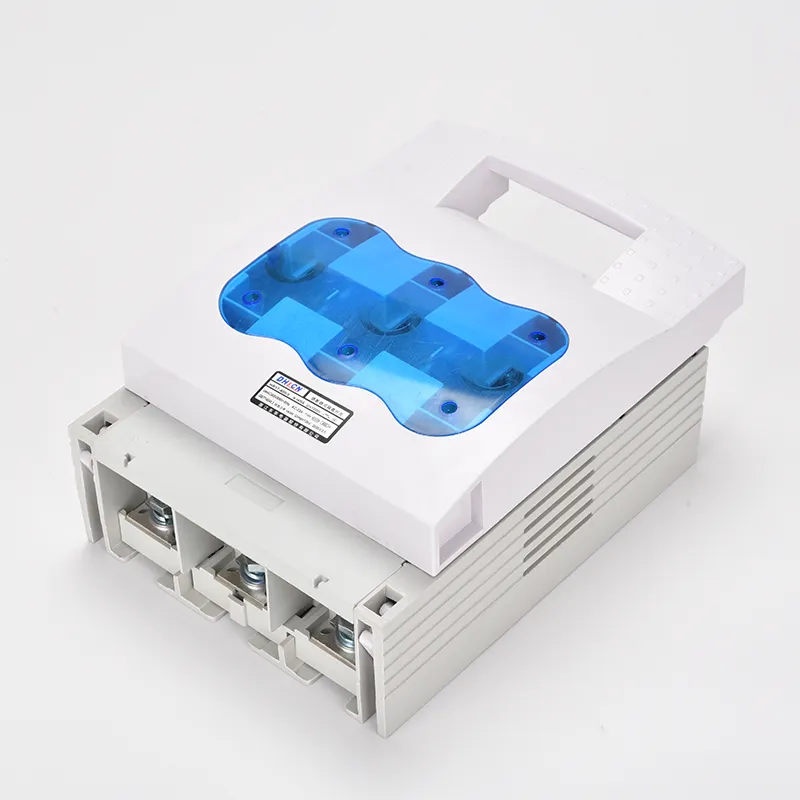

Comhcheanglaíonn an lasc dínascaire leictreach fiús ísealvoltais, ar a dtugtar aonróir cineál fiús, go cliste feidhmeanna lasc dínasc agus fiús, rud a fhágann go bhfuil sé ina chomhpháirt ríthábhachtach i bpainéil dáileadh cumhachta ísealvoltais. Tá an eilimint fhiús deartha chun sruthanna locht a bhriseadh go tapa, rud a chinntíonn sábháilteacht an chiorcaid, agus tá an lasc scian ceaptha go sonrach le haghaidh oibríochtaí aistrithe gan aon choinníollacha ualaigh agus ní féidir leis cur isteach ar shruthanna beo le linn gnáthoibríochta. Déanann an meascán uathúil seo an lasc dínasctha comhleáite a shuíomh mar chaomhnóir iontaofa ar chosaint ciorcad.

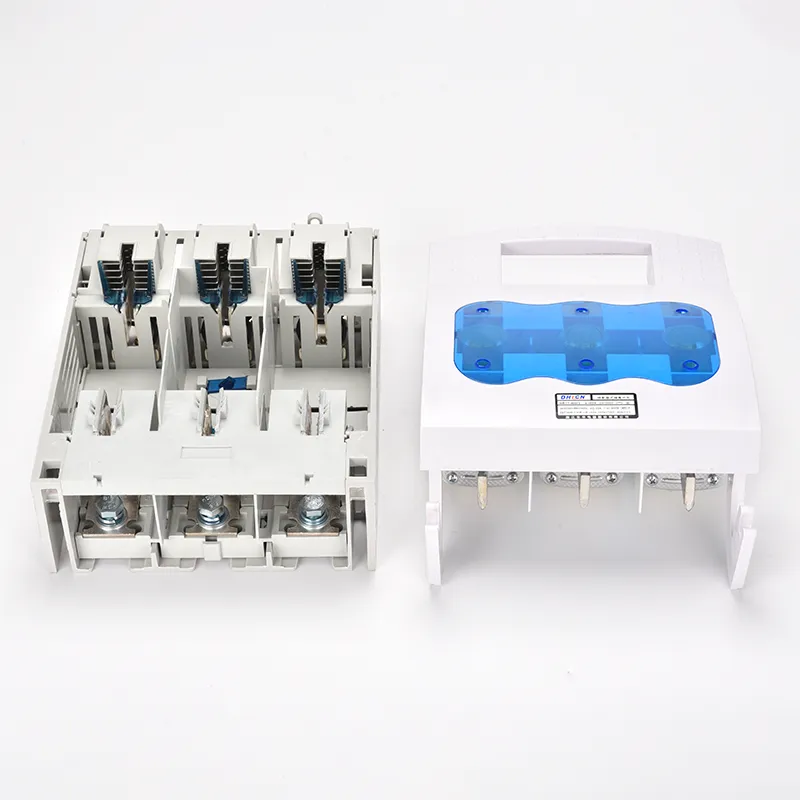

Nuair a bhíonn an lasc dúnta, cinntíonn an mheicníocht scian, trí chóras nasctha dea-dheartha, teagmháil daingean idir an fiús agus an busbar, rud a ligeann do shreabhadh reatha gan bhriseadh. Os a choinne sin, nuair a bhíonn gá le dícheangal, scarann an mheicníocht shimplí chéanna an fiús go sábháilte ón mbarra busanna fuinnmhithe, rud a chuireann ar chumas briseadh ciorcaid tapa. Is é an dearadh meicniúil beacht seo a ligeann don lasc dínasctha comhleáite oibriú go réidh agus go hiontaofa agus é ag athrú stáit chiorcaid.
| Cineál Fuse | 0 | 1 | 2 | 3 | ||||||||
| Minicíocht | 50 Hz | 50 Hz | 50 Hz | 50 Hz | ||||||||
| ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| in (A) | 160 | 250 | 400 | 630 | ||||||||
| ith (A) | 160 | 250 | 400 | 630 | ||||||||
| Úsáid | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| Cumas a Dhéanamh | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| Briseadh Acmhainne | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Cailliúint Cumhacht Fiús (W) | 12 | 23 | 34 | 48 | ||||||||
| ith (A) | Cineál Fuse | I Fuse (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Cineál | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Mód Uimhir | Toise an Bhreatimeachta (mm) | Toise Suiteáil (mm) | ||||||
| A | B | C | D | a | b | fc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
C: Cad é lascadh dínascaire leictreach fiús ísealvoltais?
A: Is gléas leictreach é lascadh dínascaire fiús ísealvoltais leictreach a chomhcheanglaíonn feidhm chosanta fiús le cumas lasctha lasc dícheangail. Soláthraíonn sé leithlisiú sábháilte le haghaidh cothabhála agus cuireann sé isteach ar shruthanna locht chun ciorcaid agus trealamh a chosaint.
C: An féidir le dínascaire leictreach fiús ísealvoltais sruth beo a dhínascadh?
A: Níl. Tá an lasc scian i lasc dínasctha comhleáite deartha chun oibriú ach amháin nuair a bhíonn an ciorcad saor ó ualach reatha. Níor cheart riamh é a úsáid chun cur isteach ar ghnáthshruthanna oibriúcháin. Feidhmeoidh an eilimint fiús, áfach, go huathoibríoch faoi choinníollacha locht.
C: Cad iad na príomh-iarratais a bhaineann le lascadh dínascaire vacuum leictreach ísealvoltais?
A: úsáidtear lascadh dínascaire leictreacha fiús ísealvoltais go coitianta i bpainéil dáileadh cumhachta ísealvoltais, ionaid rialaithe mótair, córais HVAC, agus innealra tionsclaíoch. Soláthraíonn siad leithlisiú sábháilteachta agus cosaint forshrutha araon sna córais seo.
